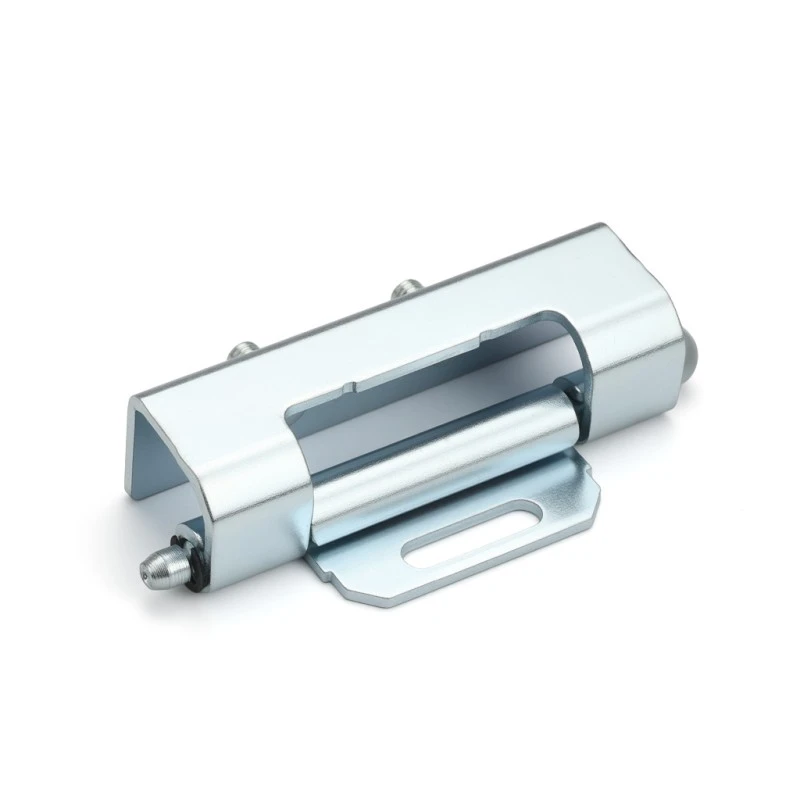

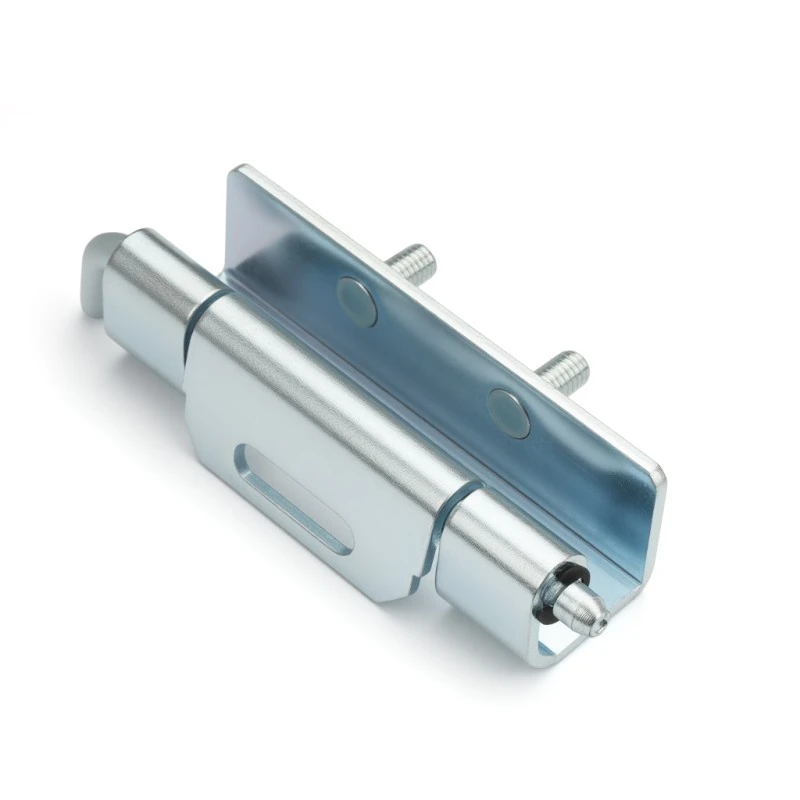

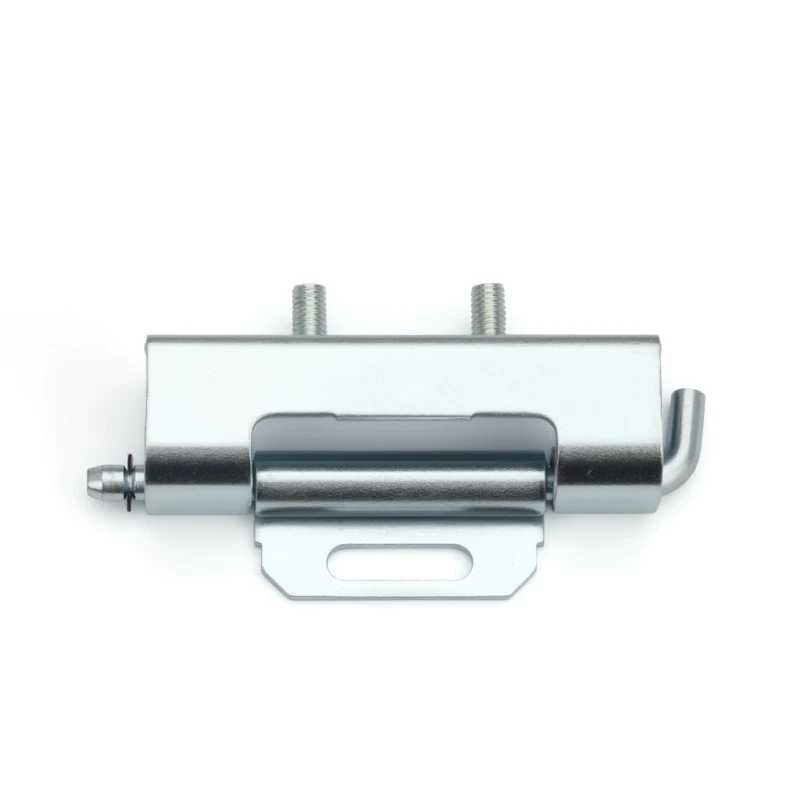

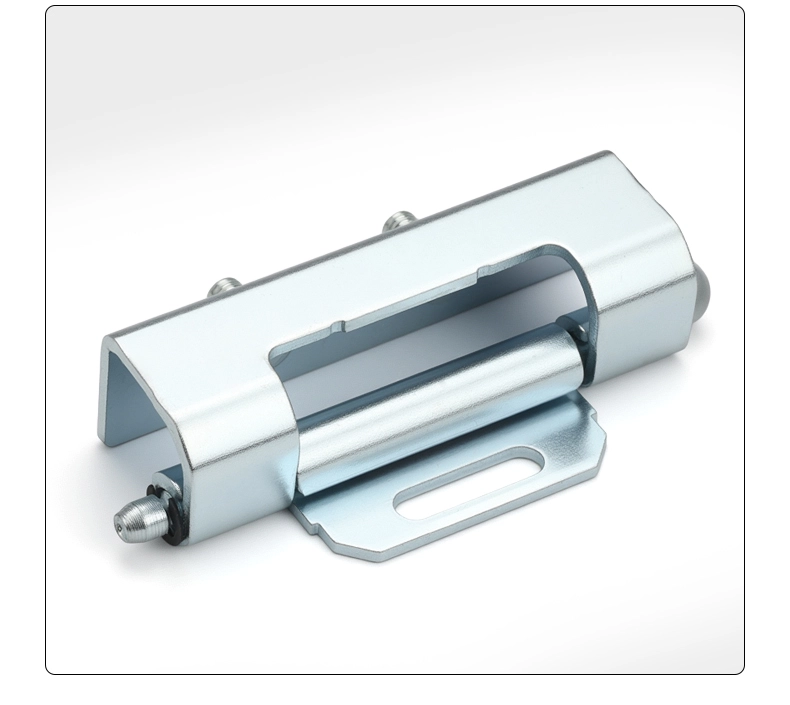

Studs সঙ্গে গোপন কবজা

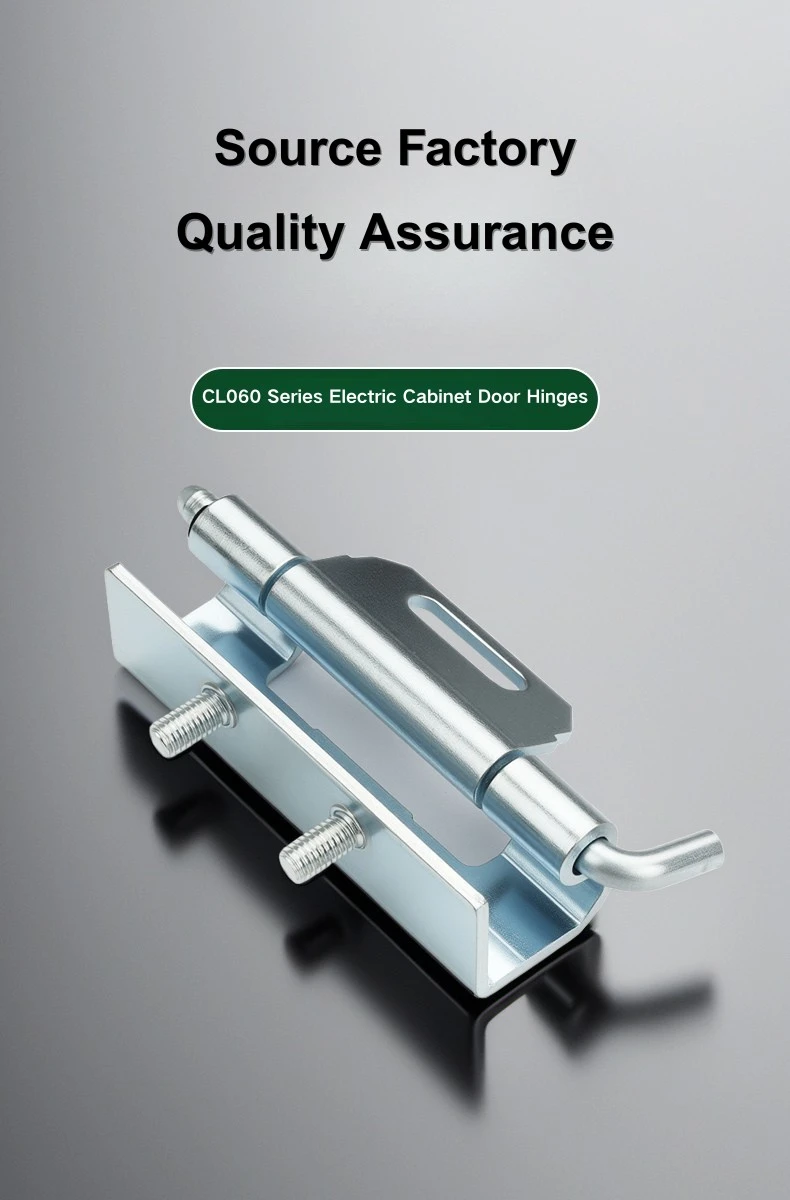

যে কেউ Yitai লক থেকে অপসারণযোগ্য ঘেরের কব্জা সোর্স করছে তাদের জন্য, Studs CL060 সহ গোপন কব্জা ঢালাই এবং বাদাম মাউন্টিং উভয়ই পরিচালনা করে এবং স্ক্রুগুলি ইতিমধ্যেই অন্তর্ভুক্ত করা হয়েছে। মাউন্টিং উইংটিতে একটি 19.8 মিমি স্লট রয়েছে যাতে আপনি এটিকে লক করার আগে অবস্থানটি সূক্ষ্ম-টিউন করতে পারেন — যখন আপনার দরজাটি সোজা ঝুলানোর প্রয়োজন হয় তখন এটি কার্যকর। একটি 70 মিমি কব্জা বডি এবং Φ5 মিমি ব্যারেল সহ সামগ্রিক দৈর্ঘ্য 86 মিমি এ আসে।

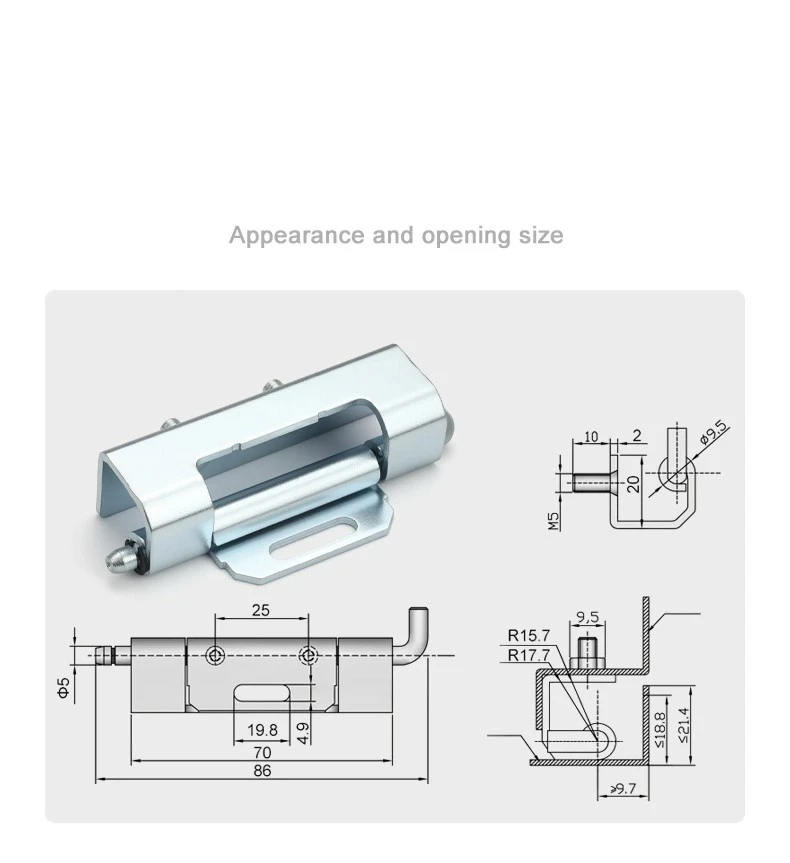

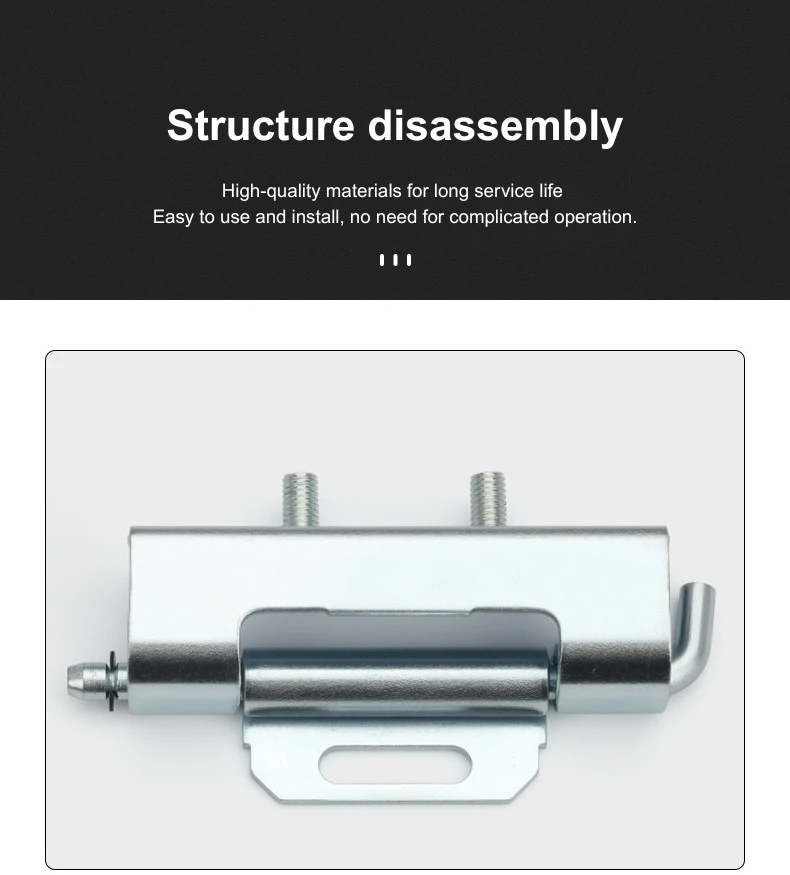

গঠন এবং মাত্রা

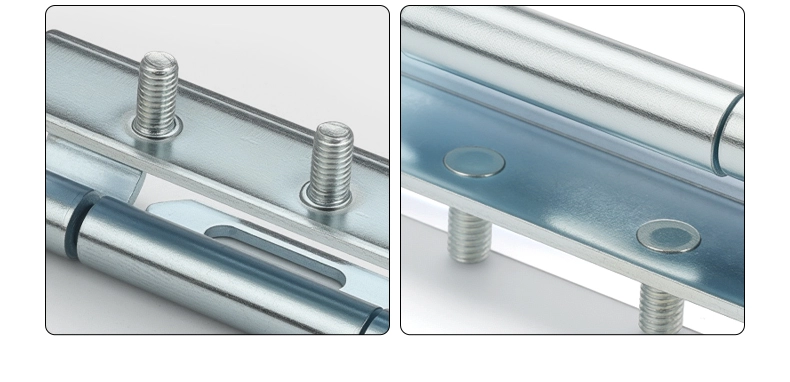

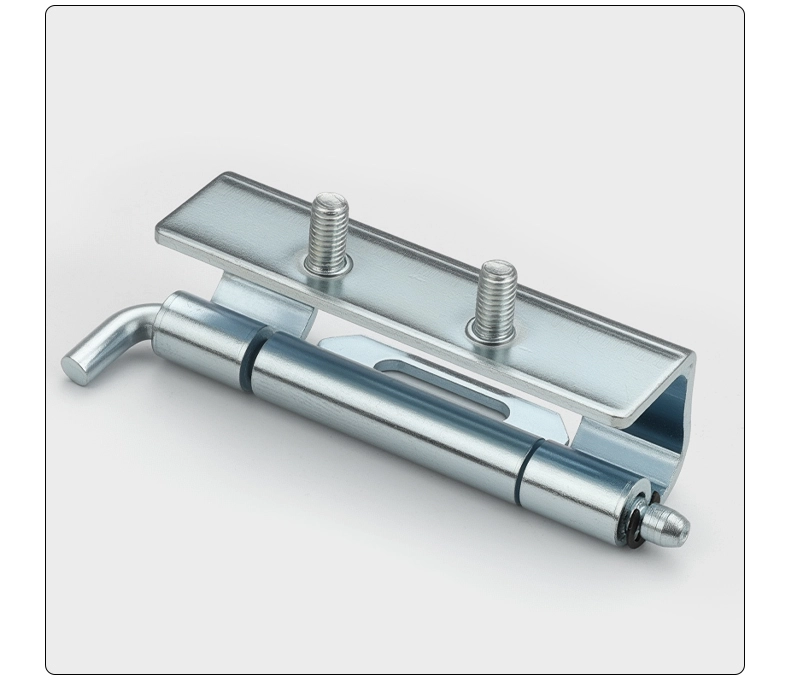

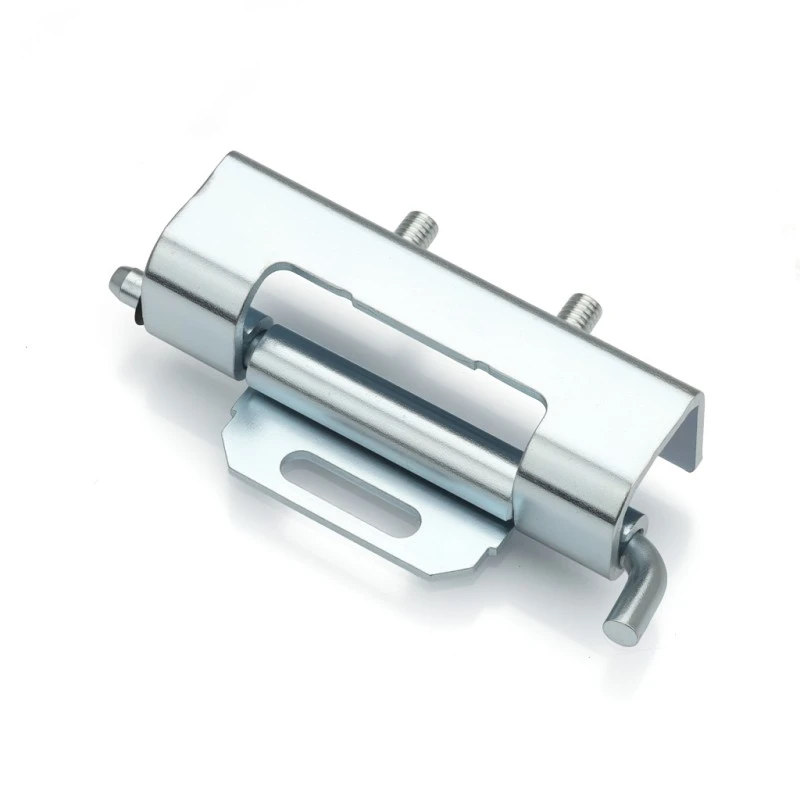

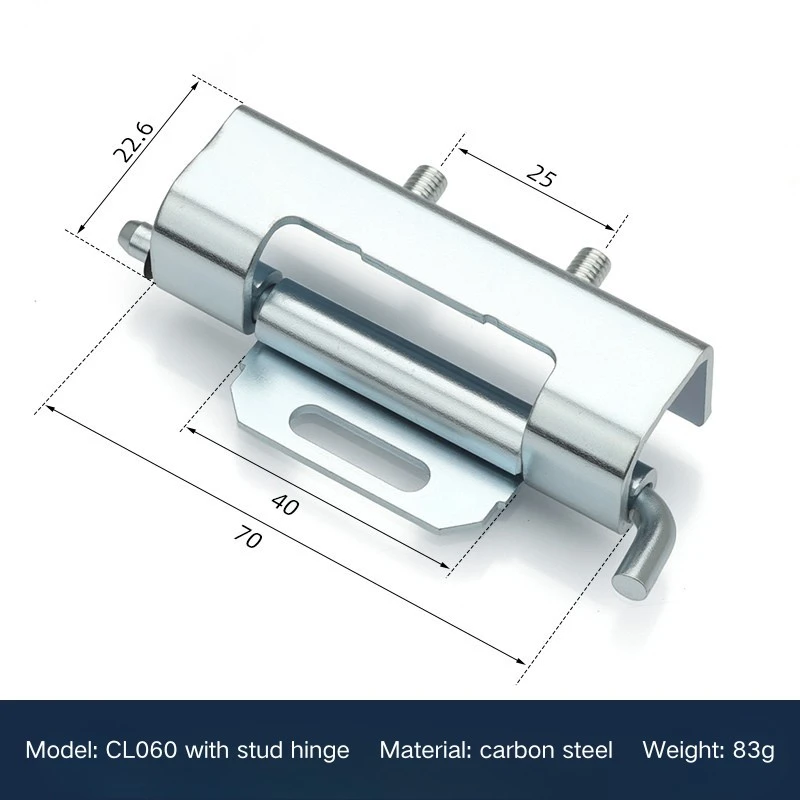

স্টাড সহ গোপন কব্জাটি সামগ্রিকভাবে 86 মিমি চলে, যার মূল অংশটি 70 মিমি গ্রহণ করে এবং মাউন্টিং উইংটি বাকী অংশকে ঢেকে রাখে। ব্যারেলটি Φ5 মিমি, এবং স্টাডের নিজেই একটি Φ9.5 মিমি মাথা, একটি 10 ​​মিমি শ্যাফ্ট, একটি 2 মিমি কাঁধ এবং M5 থ্রেডিং রয়েছে — ফ্রেম চ্যানেল নাটের সাথে জড়িত হওয়ার জন্য সোজা।

ফ্রেমের সামঞ্জস্যের জন্য, স্টুড সহ গোপন কব্জাটি R15.7 থেকে R17.7 মিমি অভ্যন্তরীণ ব্যাসার্ধ, ≤18.8 মিমি একটি দরজা প্যানেল ক্লিয়ারেন্স গভীরতা, ≤21.4 মিমি একটি পার্শ্বীয় পৌঁছা এবং > 9.7 মিমি একটি ফ্রেম খোলার চ্যানেলগুলির জন্য ডিজাইন করা হয়েছে৷ কব্জা বডিটি 22.6 মিমি চওড়া এবং মাউন্টিং উইংটি 25 মিমি চওড়া — দরজার মুখের বাইরে আটকে না গিয়ে ফ্রেমের মধ্যে পরিষ্কারভাবে বসতে যথেষ্ট কমপ্যাক্ট।

ইনস্টলেশন এবং মাউন্ট

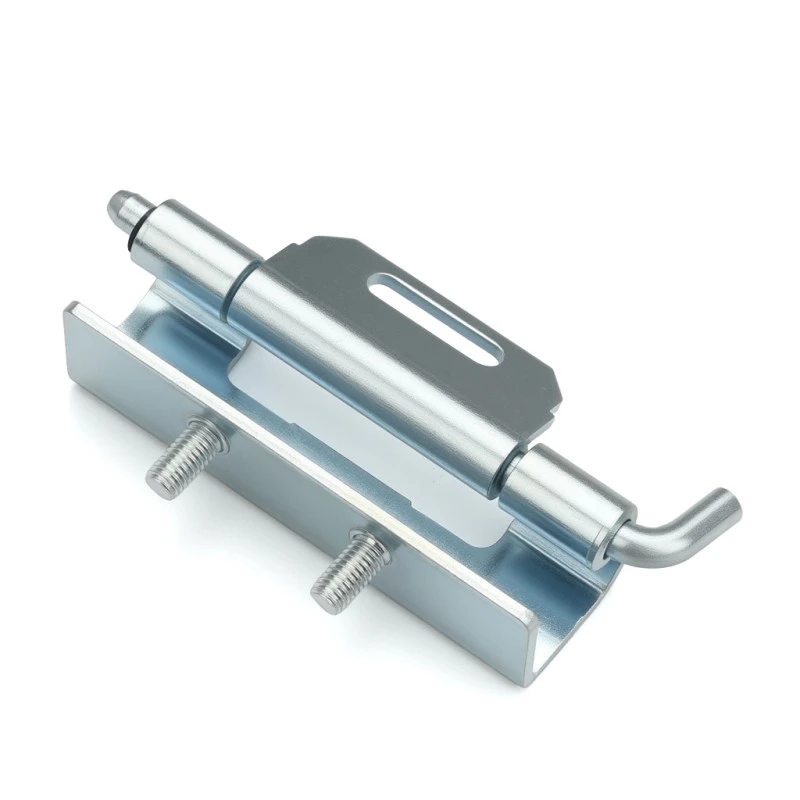

স্টুড সহ গোপন কবজা ঢালাই এবং বাদাম মাউন্টিং এর সংমিশ্রণে প্রবেশ করে। মাউন্টিং উইংটি ফ্যাব্রিকেশনের সময় দরজার প্যানেলে ঢালাই করা হয় এবং স্টাডের প্রান্তটি অন্তর্ভুক্ত M5 স্ক্রু ব্যবহার করে ফ্রেম চ্যানেলকে সংযুক্ত করে। ডানার 19.8 মিমি স্লট আপনাকে সবকিছু শক্ত করার আগে কব্জা অবস্থান পরিবর্তন করার জন্য কিছু জায়গা দেয়, যা সমাবেশের সময় দরজার সারিবদ্ধকরণকে অনেক কম করে তোলে।

একবার সব ঠিক হয়ে গেলে, স্টাড সহ লুকানো কব্জা এখনও প্রয়োজনের সময় দরজাটি বন্ধ করার অনুমতি দেয় — শুধু ফ্রেম চ্যানেল থেকে স্টাডটি বিচ্ছিন্ন করুন এবং দরজাটি মুক্ত করুন। ঢালাই করা ডানাটি দরজার প্যানেলে স্থায়ীভাবে থাকে, তাই দরজা খুলে ফেলা কবজা মাউন্টিংকে মোটেও প্রভাবিত করে না। এটি ক্যাবিনেটের জন্য একটি সুবিধাজনক বৈশিষ্ট্য যেগুলির জন্য ওয়্যারিং রান বা অভ্যন্তরীণ অ্যাক্সেসের জন্য দরজা সরানো প্রয়োজন।

অ্যাপ্লিকেশন দৃশ্যকল্প

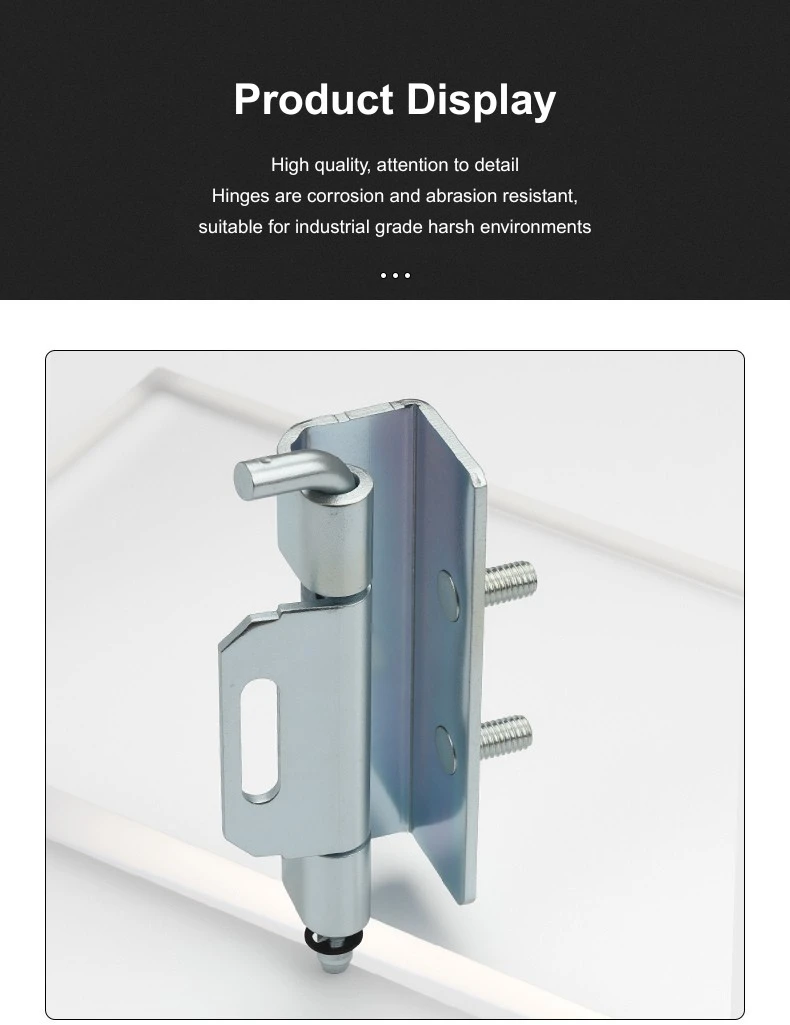

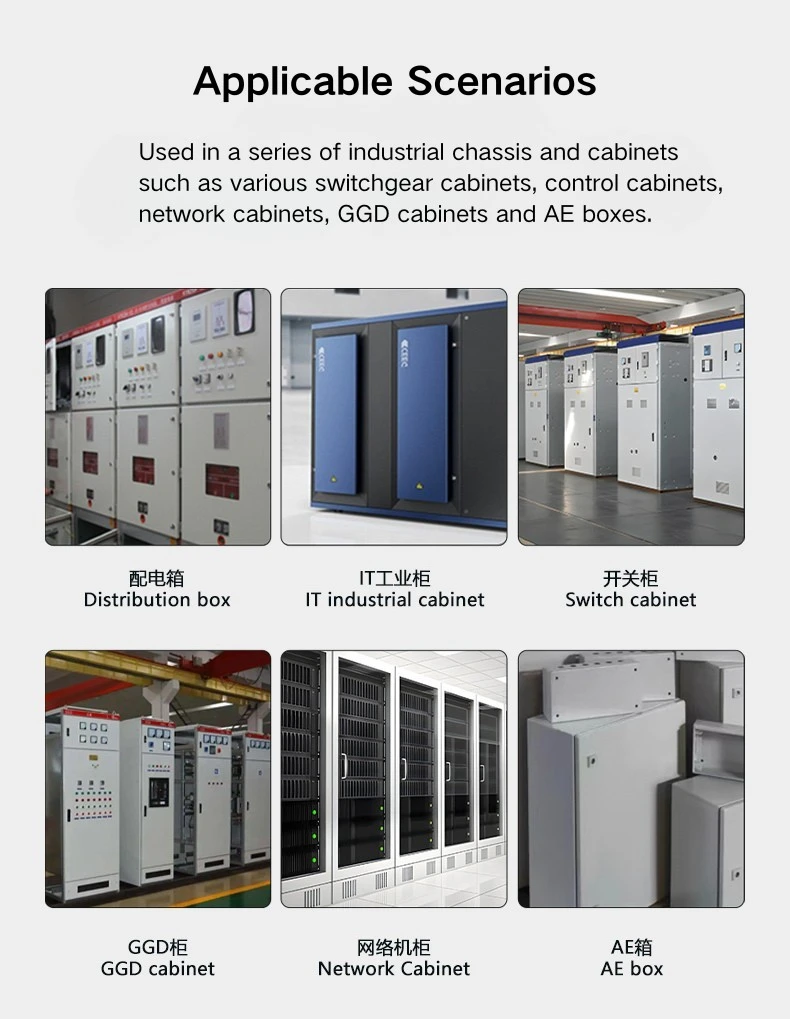

স্টাডের সাথে লুকানো কব্জাটি প্রায়শই ডিস্ট্রিবিউশন প্যানেলের দরজা, সুইচগিয়ার এনক্লোজার, নেটওয়ার্ক ক্যাবিনেটের দরজা এবং শিল্প সরঞ্জামের ক্যাবিনেটগুলিতে দেখা যায় যেখানে বাইরের পরিষ্কার বিষয়গুলি রাখা হয়। যেহেতু কব্জাটি ফ্রেমের ভিতরে বসেছে, দরজা বন্ধ করার সময় বাইরে কিছুই দেখা যায় না - কোন প্রসারিত ব্যারেল নেই, কোন উন্মুক্ত ডানা নেই।

স্টাড সহ লুকানো কব্জাটির বিচ্ছিন্ন দিকটি ক্যাবিনেটের জন্যও কাজে আসে যেগুলি ওয়ার্কশপে একত্রিত হয় এবং সাইটে পাঠানো হয় — দরজাটি পরিবহণের জন্য বন্ধ হয়ে যেতে পারে এবং একবার ক্যাবিনেটের অবস্থানে ফিরে যেতে পারে। গ্যালভানাইজড কার্বন স্টিলের ফিনিস স্ট্যান্ডার্ড ইনডোর ইন্ডাস্ট্রিয়াল এনভায়রনমেন্টের জন্য সূক্ষ্ম, এবং 86 মিমি কব্জাটি ফ্রেম চ্যানেলের মাত্রার সাথে মানানসই হয় যা আপনি সাধারণত ডিস্ট্রিবিউশন এবং সুইচগিয়ার এনক্লোজারে খুঁজে পান।

FAQ

প্রশ্ন 1: CL060 কব্জাটির সামগ্রিক আকার কী?

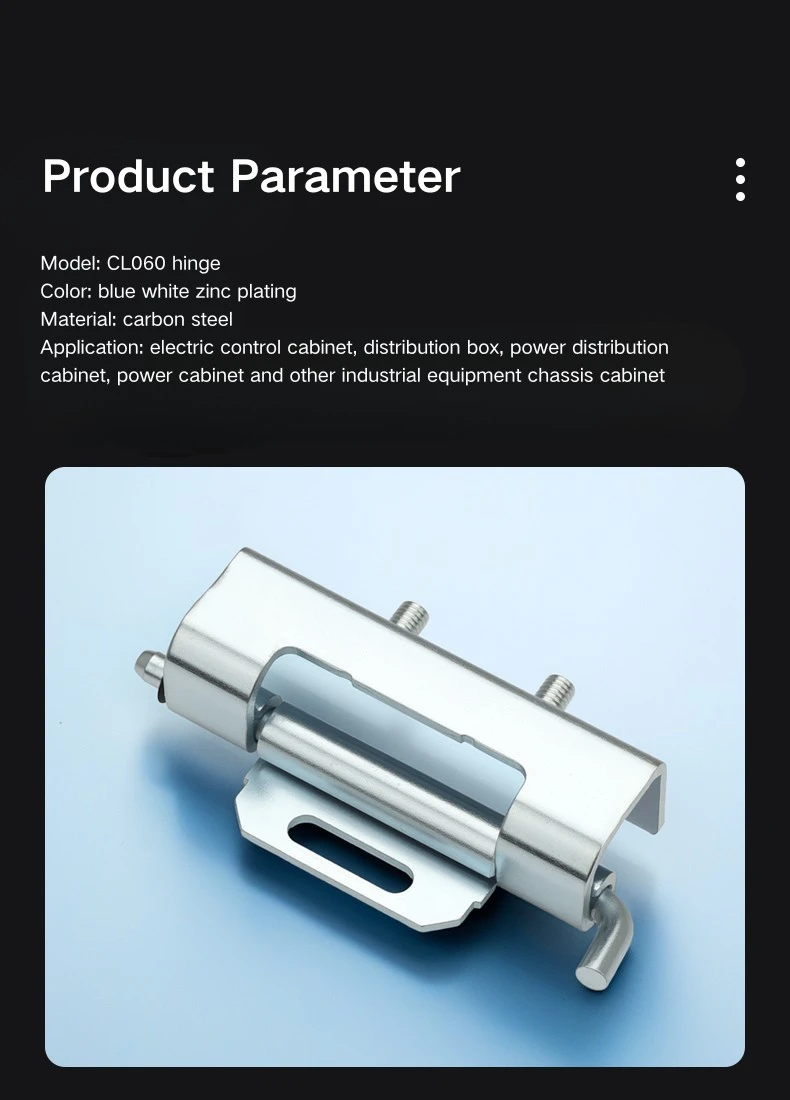

CL060 গোপন কব্জাটির সামগ্রিক দৈর্ঘ্য 86 মিমি, একটি কব্জা শরীরের দৈর্ঘ্য 70 মিমি এবং ব্যারেল ব্যাস Φ5 মিমি। মাউন্টিং উইং 25 মিমি চওড়া এবং কব্জা বডি 22.6 মিমি চওড়া। মোট ওজন 83 গ্রাম।

প্রশ্ন 2: CL060 কোন উপাদান থেকে তৈরি?

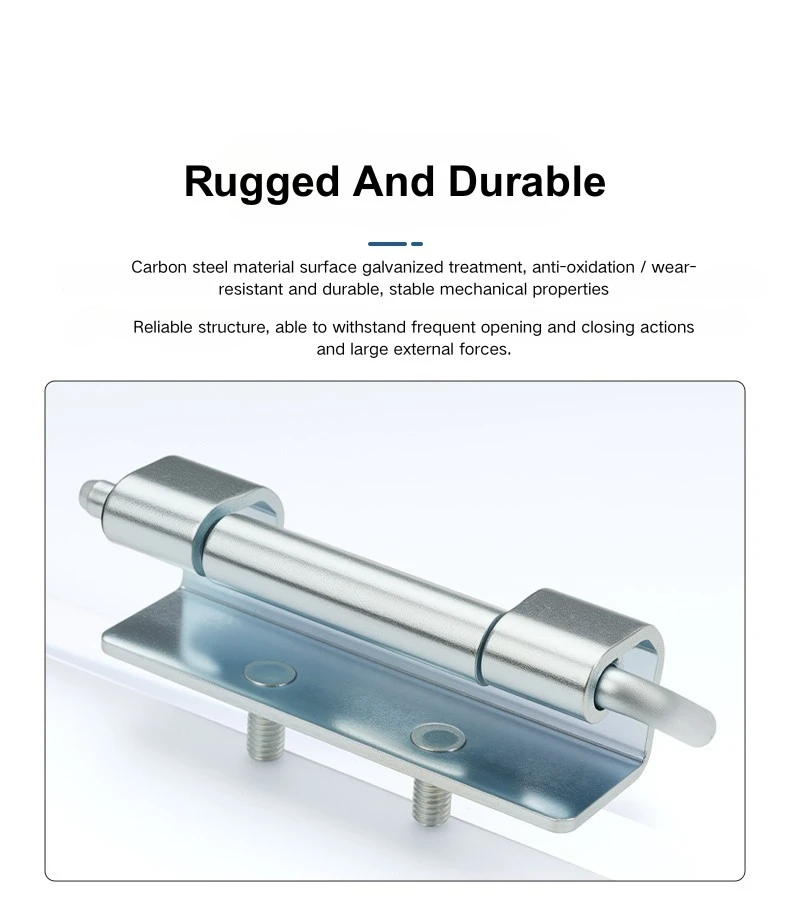

CL060 একটি galvanized ফিনিস সঙ্গে কার্বন ইস্পাত থেকে তৈরি করা হয়. এটি বর্তমানে শুধুমাত্র একটি স্পেসিফিকেশনে উপলব্ধ।

প্রশ্ন 3: CL060 কিভাবে ইনস্টল করা হয়?

CL060 ঢালাই এবং বাদাম মাউন্টিং এর সমন্বয় ব্যবহার করে। মাউন্টিং উইংটি দরজার প্যানেলে ঢালাই করা হয় এবং অশ্বপালনটি অন্তর্ভুক্ত M5 স্ক্রু ব্যবহার করে ফ্রেম চ্যানেলকে নিযুক্ত করে। স্লটেড মাউন্টিং গর্ত চূড়ান্ত ফিক্সিংয়ের আগে অবস্থানগত সমন্বয়ের অনুমতি দেয়।

প্রশ্ন 4: অশ্বপালনের মাত্রা কি?

অশ্বপালনের একটি Φ9.5 মিমি মাথা ব্যাস, একটি 10 ​​মিমি শ্যাফ্ট দৈর্ঘ্য, একটি 2 মিমি কাঁধ, এবং থ্রেডযুক্ত M5। এটি >9.7 মিমি খোলার সাথে একটি ফ্রেম চ্যানেল নিযুক্ত করে।

প্রশ্ন 5: CL060 কোন ফ্রেম চ্যানেলের মাত্রা মাপসই করে?

CL060 গোপন কব্জা R15.7 থেকে R17.7 মিমি এর ভিতরের ব্যাসার্ধের সাথে একটি ফ্রেম চ্যানেলের মধ্যে ফিট করে। দরজা প্যানেলের গভীরতা ক্লিয়ারেন্স হল ≤18.8 মিমি এবং মোট পাশ্বর্ীয় পৌঁছনো হল ≤21.4 মিমি।

প্রশ্ন 6: CL060 কোন ধরনের ঘেরের জন্য উপযুক্ত?

CL060 ডিস্ট্রিবিউশন প্যানেলের দরজা, সুইচগিয়ার এনক্লোজার, ইন্ডাস্ট্রিয়াল নেটওয়ার্ক ক্যাবিনেট এবং যান্ত্রিক যন্ত্রপাতি ক্যাবিনেটের দরজাগুলিতে ব্যবহার করা হয় — যে কোনও জায়গায় একটি লুকানো, বিচ্ছিন্নযোগ্য কব্জা একটি পৃষ্ঠ-মাউন্ট করা বিকল্পের চেয়ে পছন্দ করা হয়।
