পাওয়ার ক্যাবিনেটের দরজা সাইড-মাউন্ট বেন্ড কবজা

পাওয়ার ক্যাবিনেট বা ড্রয়ার ক্যাবিনেট তৈরির জন্য ইতাই লক থেকে পাইকারি সোর্সিং ক্যাবিনেটের দরজার কব্জাগুলির জন্য, পাওয়ার ক্যাবিনেট ডোরস সাইড-মাউন্ট বেন্ড হিঞ্জ রেঞ্জ অনেক নমনীয়তা দেয় — মোট ষোলটি ভেরিয়েন্ট, বিভিন্ন ফ্রেমের গভীরতা, দরজার প্যানেলের পুরুত্ব, এবং মাউন্টিং প্লেট কনফিগারেশন, CL903, CL903, CL জুড়ে। CL233 সিরিজ। বেশিরভাগ মডেল জুড়ে সামনের মাউন্টিং প্লেটগুলি স্লট বা বৃত্তাকার গর্ত ফিক্সিং সহ একটি সামঞ্জস্যপূর্ণ 36 × 17.7 মিমি বা 25 × 17.7 মিমি ফুটপ্রিন্ট শেয়ার করে, যা দরজার প্যানেলের বিন্যাসটি পুনরায় ডিজাইন করার প্রয়োজন ছাড়াই আপনার ফ্রেম প্রোফাইলের উপর ভিত্তি করে সঠিক মডেলটি নির্বাচন করা সহজ করে তোলে৷

পণ্য মডেল	সাইড-মাউন্ট করা ক্যাবিনেট কবজা
সারফেস ট্রিটমেন্ট	দস্তা খাদ
ঐচ্ছিক উপকরণ	কালো/নীল বালি
ব্যবহার	বিভিন্ন ধরণের সুইচ ক্যাবিনেট, নিয়ন্ত্রণ বাক্স ইত্যাদির জন্য উপযুক্ত

মডেল পরিসীমা এবং সিরিজ ওভারভিউ

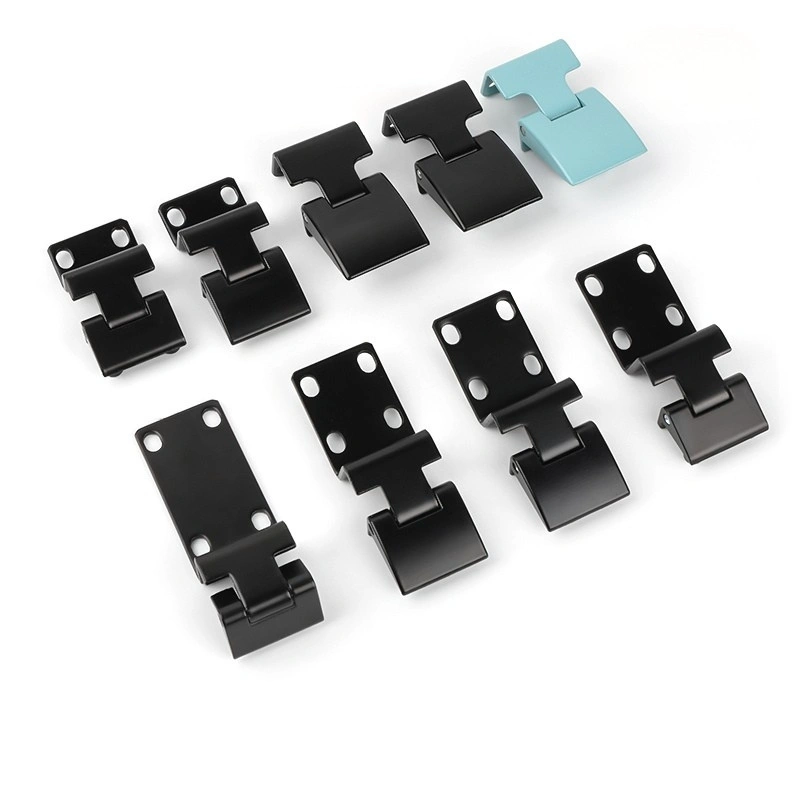

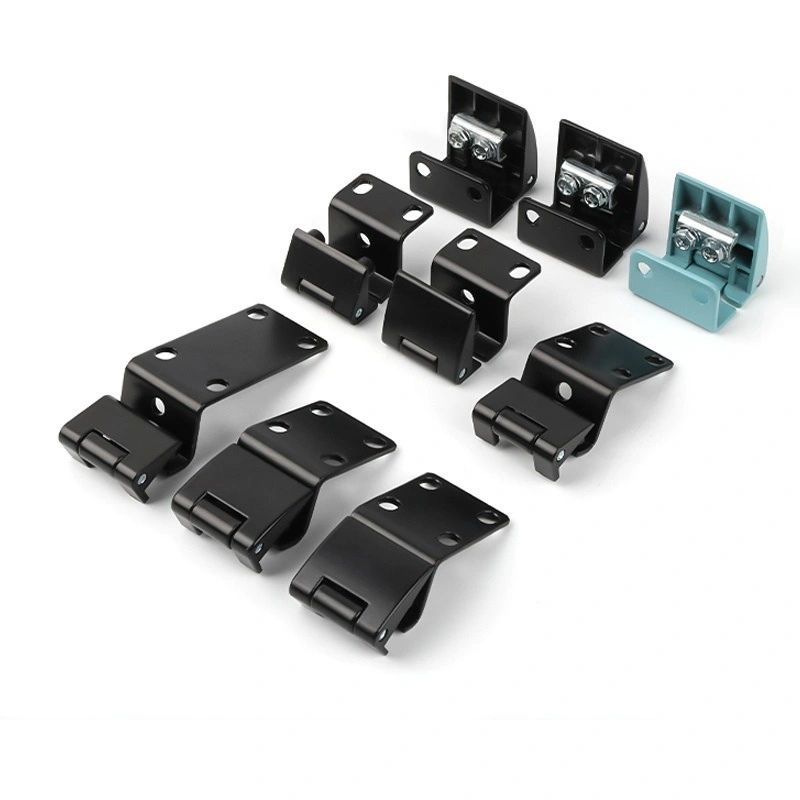

পাওয়ার ক্যাবিনেট ডোরস সাইড-মাউন্ট বেন্ড হিঞ্জ চারটি সিরিজে সাজানো হয়েছে। CL803 সিরিজে তিনটি মডেল রয়েছে — CL803A-25, CL803B-20, CL803B-25, এবং CL803D-25 — সমস্তই কালো জিঙ্ক অ্যালয়ে, মডেলের উপর নির্ভর করে সামনের প্লেটের প্রস্থ 36 মিমি বা 39 মিমি। CL803A-25 12 মিমি ছিদ্র ব্যবধান সহ 39 × 20 মিমিতে একটি ডুয়াল-স্ক্রু ফ্রন্ট প্লেট ব্যবহার করে; CL803B এবং CL803D মডেলগুলি স্লট ফিক্সিং সহ একটি 36 × 25 মিমি প্লেট ব্যবহার করে।

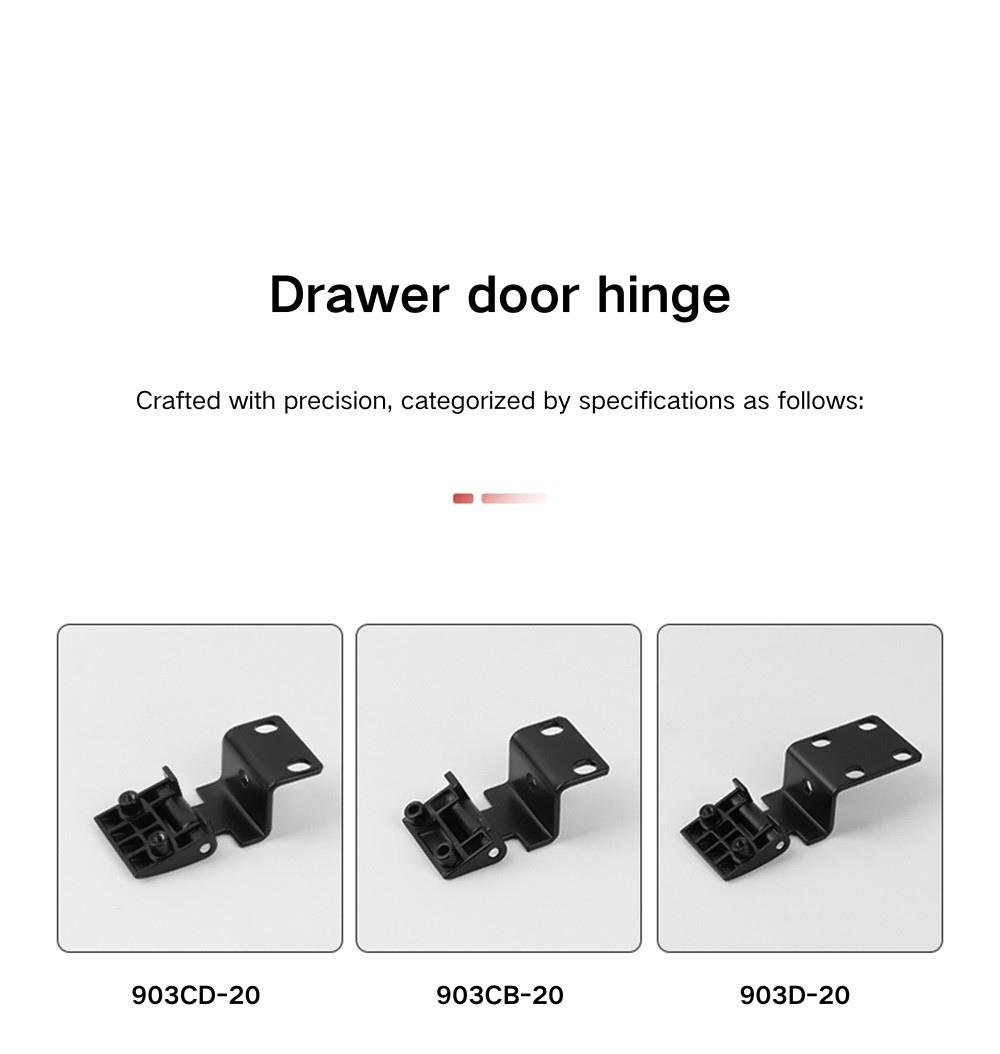

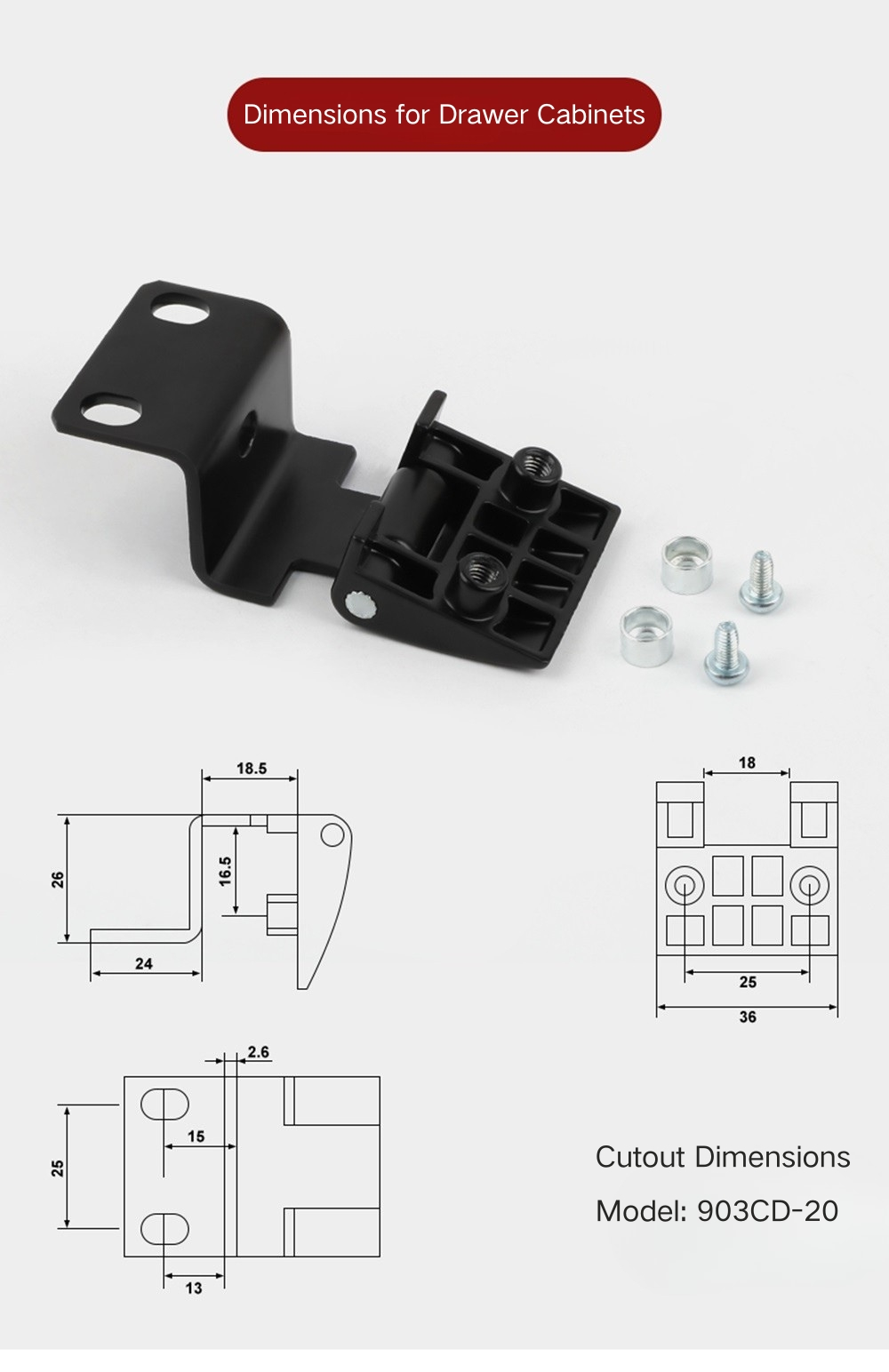

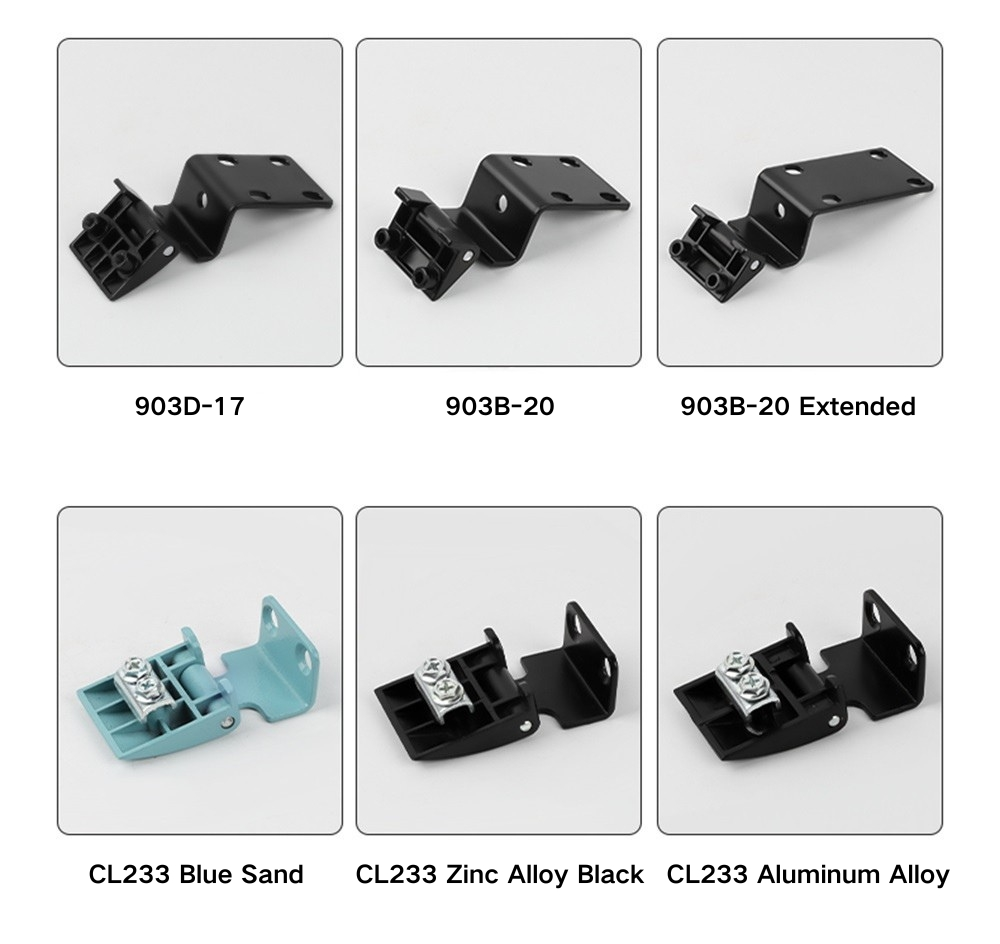

CL901 সিরিজের মধ্যে রয়েছে CL901B-17, CL901B-20, এবং CL901D-17, সবগুলোই একটি 36 × 17.5 মিমি ফ্রন্ট প্লেট এবং সামঞ্জস্যপূর্ণ 8 মিমি + 2.5 মিমি হোল অফসেট। CL903 সিরিজ হল কব্জা পরিসরের সবচেয়ে বড় গ্রুপ, যার মধ্যে CL903B-20, CL903B-20 এক্সটেন্ডেড, CL903CB-20, CL903CD-20, CL903D-17, এবং CL903D-20 সহ সাতটি মডেল রয়েছে — যা উভয় স্ট্যান্ডার্ড এবং বর্ধিত ফ্রেমকে কভার করে। CL233 39 × 20 মিমি ফ্রন্ট প্লেট এবং CL803A-25 এর মতো 12 মিমি ছিদ্র ব্যবধান সহ কালো জিঙ্ক অ্যালয়, বালি নীল দস্তা খাদ এবং অ্যালুমিনিয়াম অ্যালয়ে পরিসীমার বাইরে।

সিরিজ দ্বারা মাত্রা

সাইড-মাউন্ট বেন্ড কবজের CL803 সিরিজটি এর মডেল জুড়ে 18.5 মিমি থেকে 23.5 মিমি এবং উচ্চতা 26 মিমি থেকে 28.5 মিমি পর্যন্ত বিস্তৃত। CL803A-25 23 মিমি চওড়া এবং 22.5 মিমি ভিতরের গভীরতার সাথে 26 মিমি লম্বা; CL803B-20 16 মিমি ভিতরের গভীরতার সাথে 18.5 মিমি চওড়া; CL803B-25 হল 23.5 মিমি চওড়া এবং 28.5 মিমি লম্বা একটি 16 মিমি ভিতরের গভীরতা; এবং CL803D-25 হল 23.5 মিমি চওড়া এবং 26.5 মিমি লম্বা এবং 16.5 মিমি ভিতরের গভীরতা। সমস্ত CL803 মডেলের একটি 26 মিমি বেস প্রস্থ এবং একটি 20 মিমি লম্বা মাউন্টিং প্লেট রয়েছে।

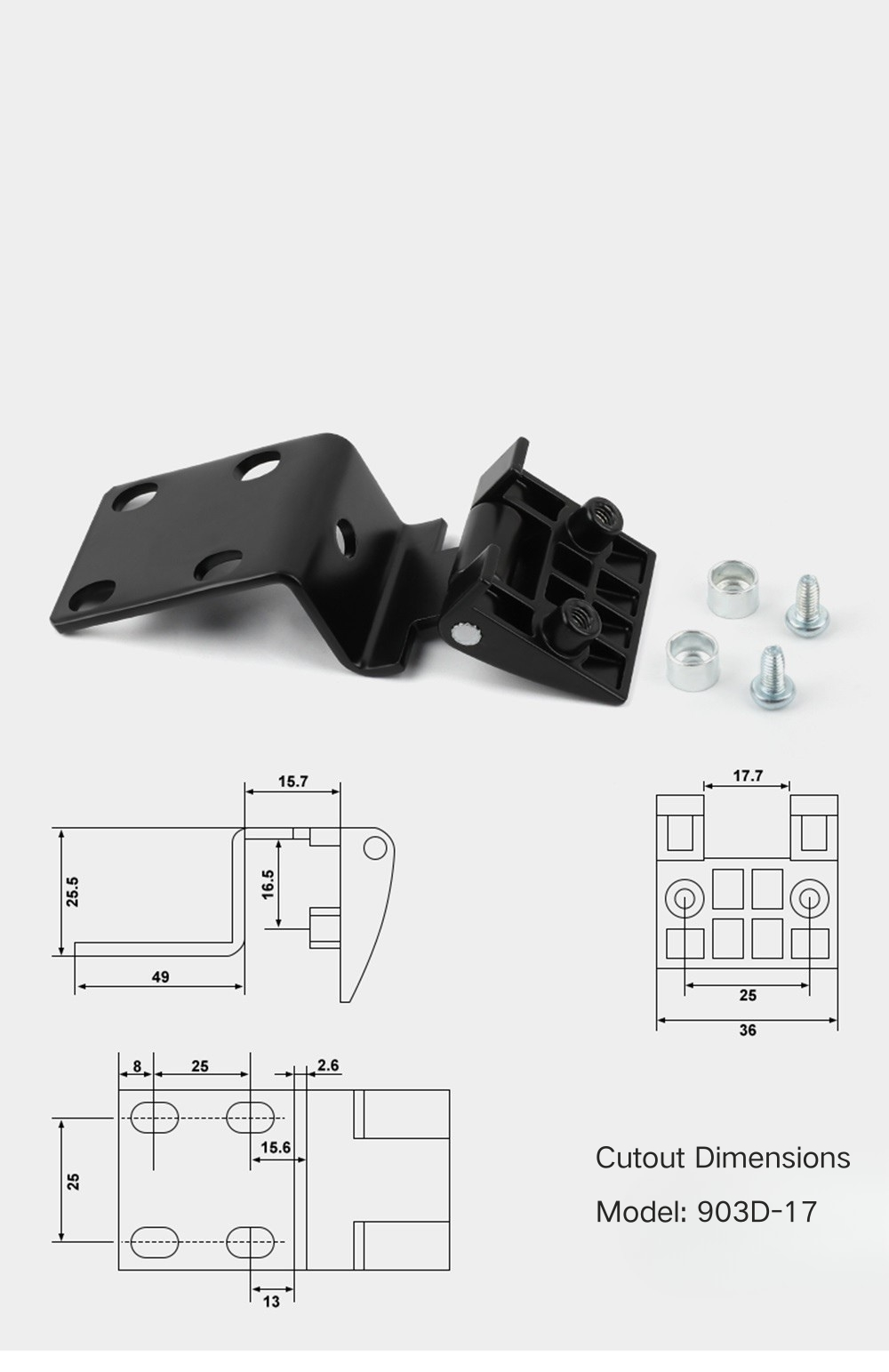

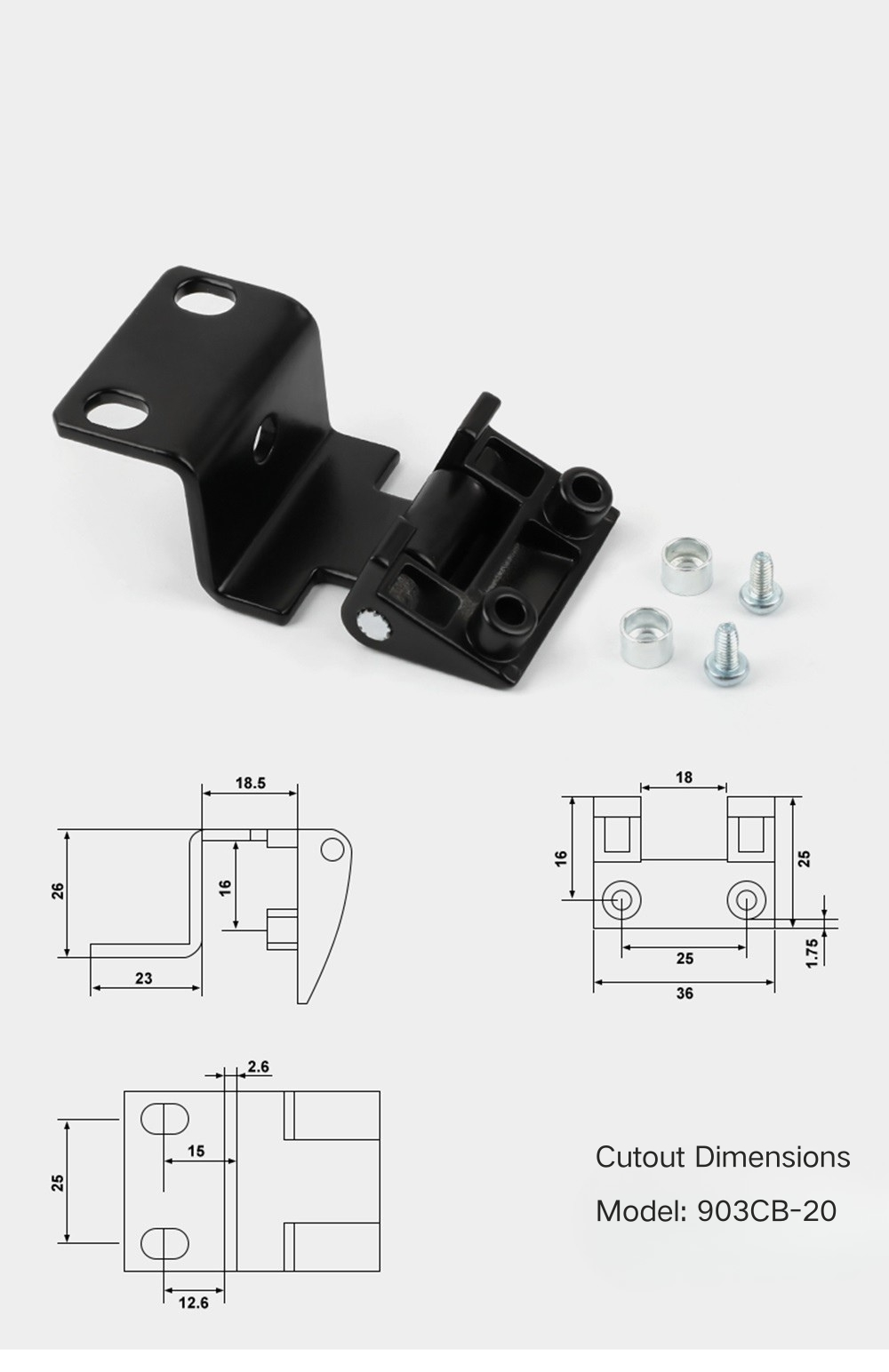

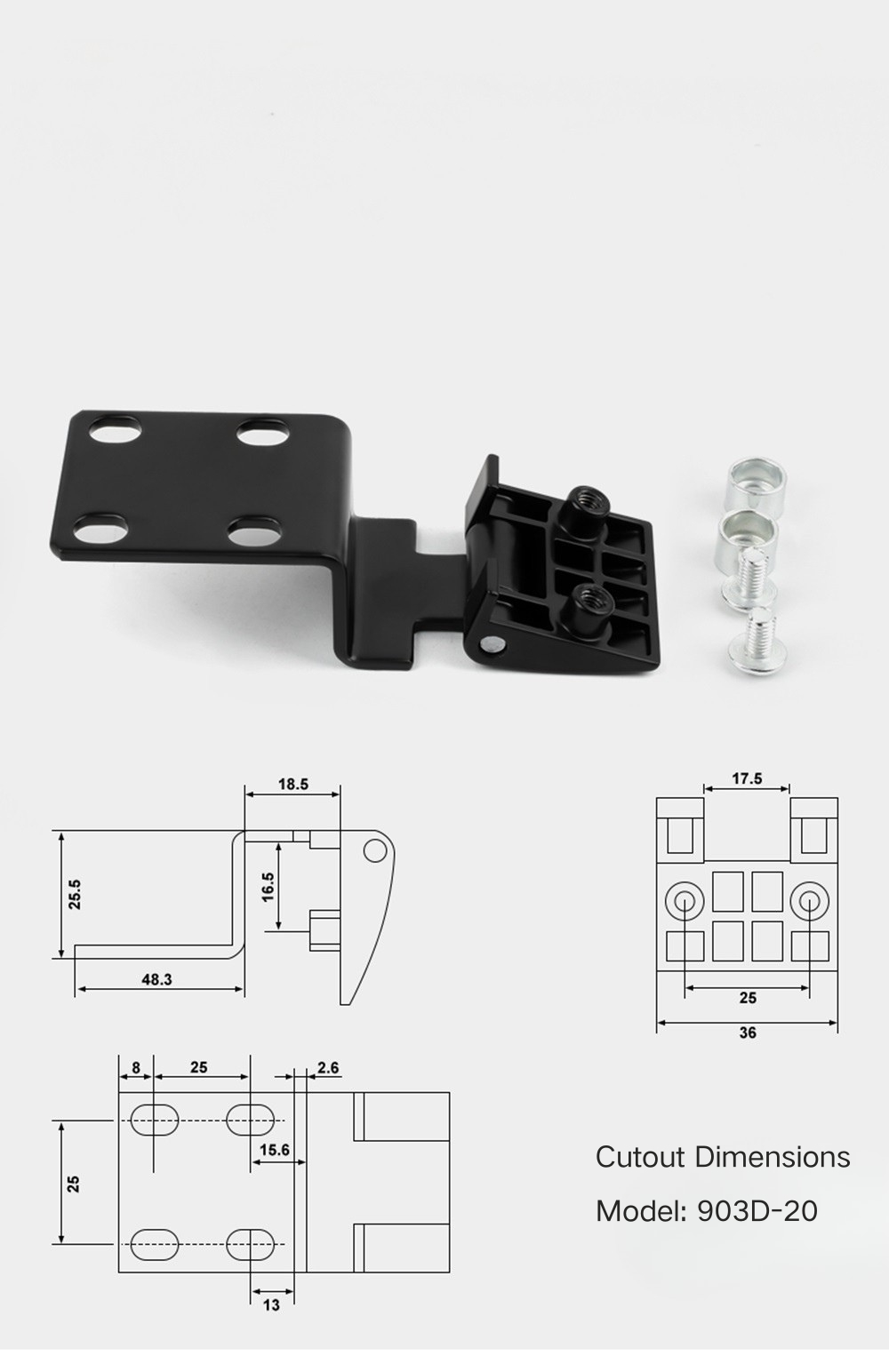

CL901 সিরিজটি পাওয়ার ক্যাবিনেট ডোরস সাইড-মাউন্ট বেন্ড হিঞ্জ রেঞ্জের অন্যান্য মডেলের তুলনায় লক্ষণীয়ভাবে লম্বা - তিনটিই 39.5 মিমি সামগ্রিক উচ্চতায় আসে, যার প্রস্থ 15.5 মিমি এবং 18.5 মিমি এবং বোর্ডের 2 মিমি অভ্যন্তরীণ গভীরতা জুড়ে একটি সামঞ্জস্যপূর্ণ 16.5 মিমি। CL901B-17, CL901B-20 এর জন্য 20.5 মিমি এবং CL901D-17 এর জন্য 21 মিমি। CL903 সিরিজটি একটি বৃহত্তর পরিসরে বিস্তৃত — বেস প্রস্থ 48 মিমি থেকে 73.8 মিমি পর্যন্ত প্রসারিত মডেলে, যার সামগ্রিক উচ্চতা 25.5 মিমি থেকে 26 মিমি। CL233 হল 22 মিমি অভ্যন্তরীণ গভীরতা, একটি 39.3 মিমি মাউন্টিং প্লেট এবং সামনের প্লেটে 7.5 মিমি + 15 মিমি হোল অফসেট সহ সামগ্রিকভাবে 24.5 × 24.5 মিমি।

অ্যাপ্লিকেশন দৃশ্যকল্প

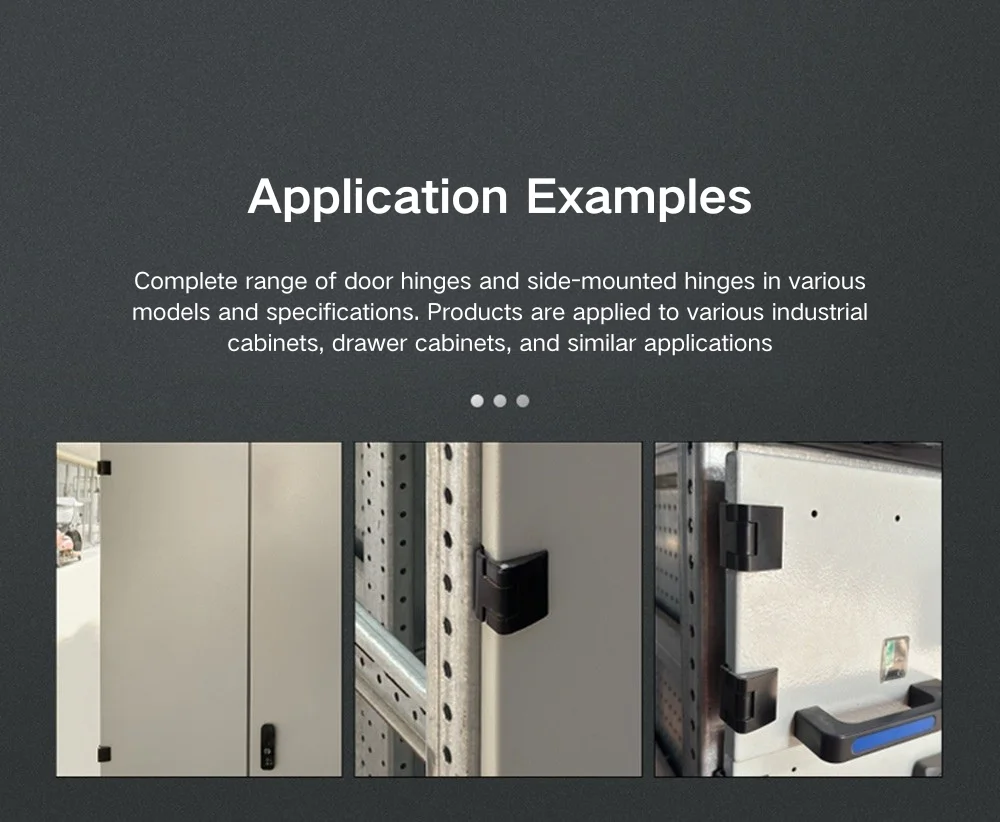

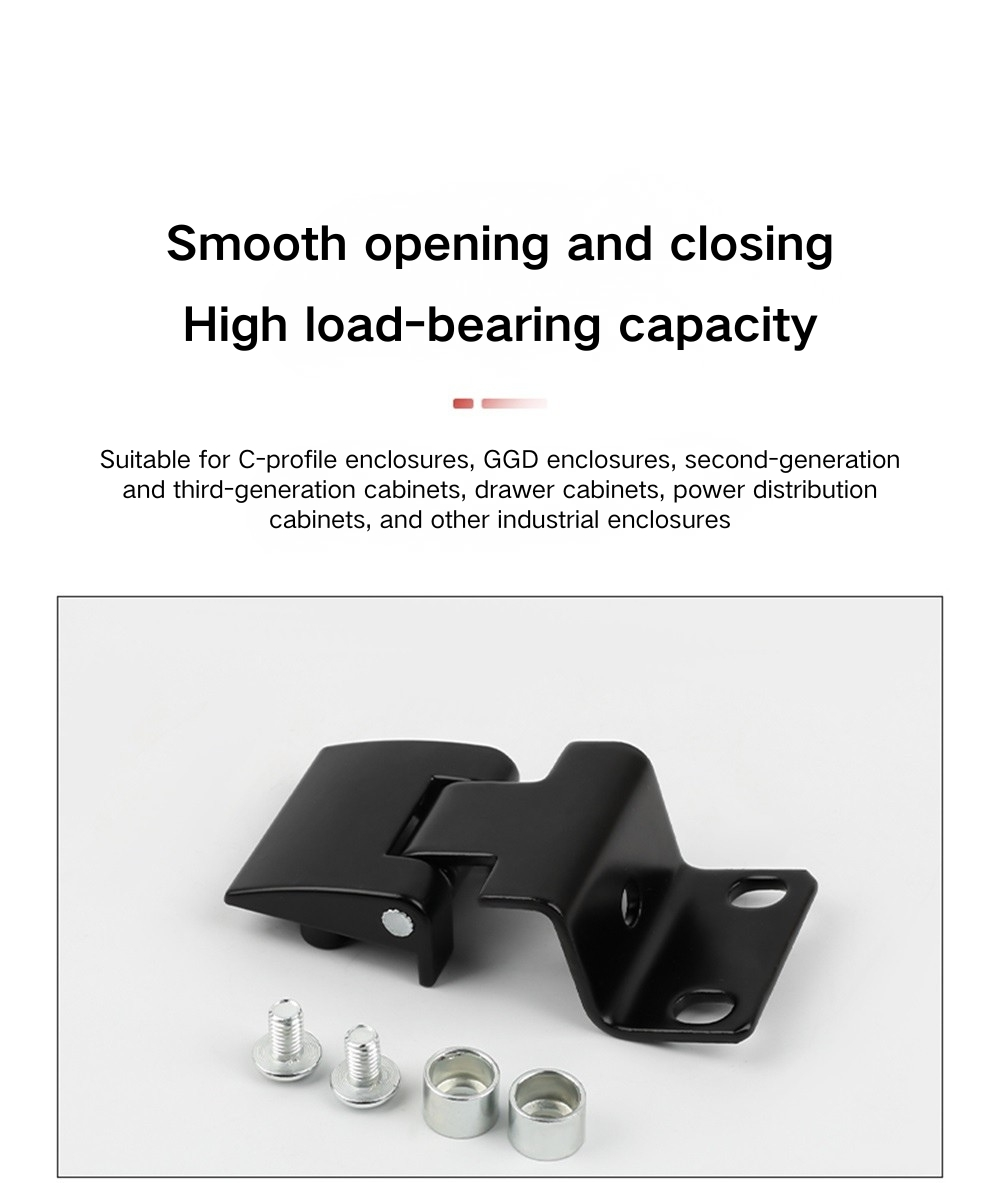

পাওয়ার ক্যাবিনেট ডোরস সাইড-মাউন্ট বেন্ড হিঞ্জ বিশেষভাবে সি-সেকশন স্টিল প্রোফাইলে তৈরি ক্যাবিনেট ফ্রেমের জন্য ডিজাইন করা হয়েছে, যা GGD বৈদ্যুতিক ক্যাবিনেট, দ্বিতীয় এবং তৃতীয় প্রজন্মের ডিস্ট্রিবিউশন ক্যাবিনেট, ড্রয়ার ক্যাবিনেট এবং পাওয়ার এনক্লোজারগুলির জন্য আদর্শ নির্মাণ পদ্ধতি। কব্জা বডির বাঁকানো প্রোফাইলটি সি-সেকশনের ঠোঁটের উপরে এবং সামনের প্লেটের স্ক্রুগুলি দরজার প্যানেলের মুখের উপর আটকে থাকে, যা এই ক্যাবিনেটের জন্য প্রতিষ্ঠিত ইনস্টলেশন পদ্ধতি এবং স্ট্যান্ডার্ড ফ্রেম প্রোফাইলগুলিতে কোনও পরিবর্তনের প্রয়োজন হয় না।

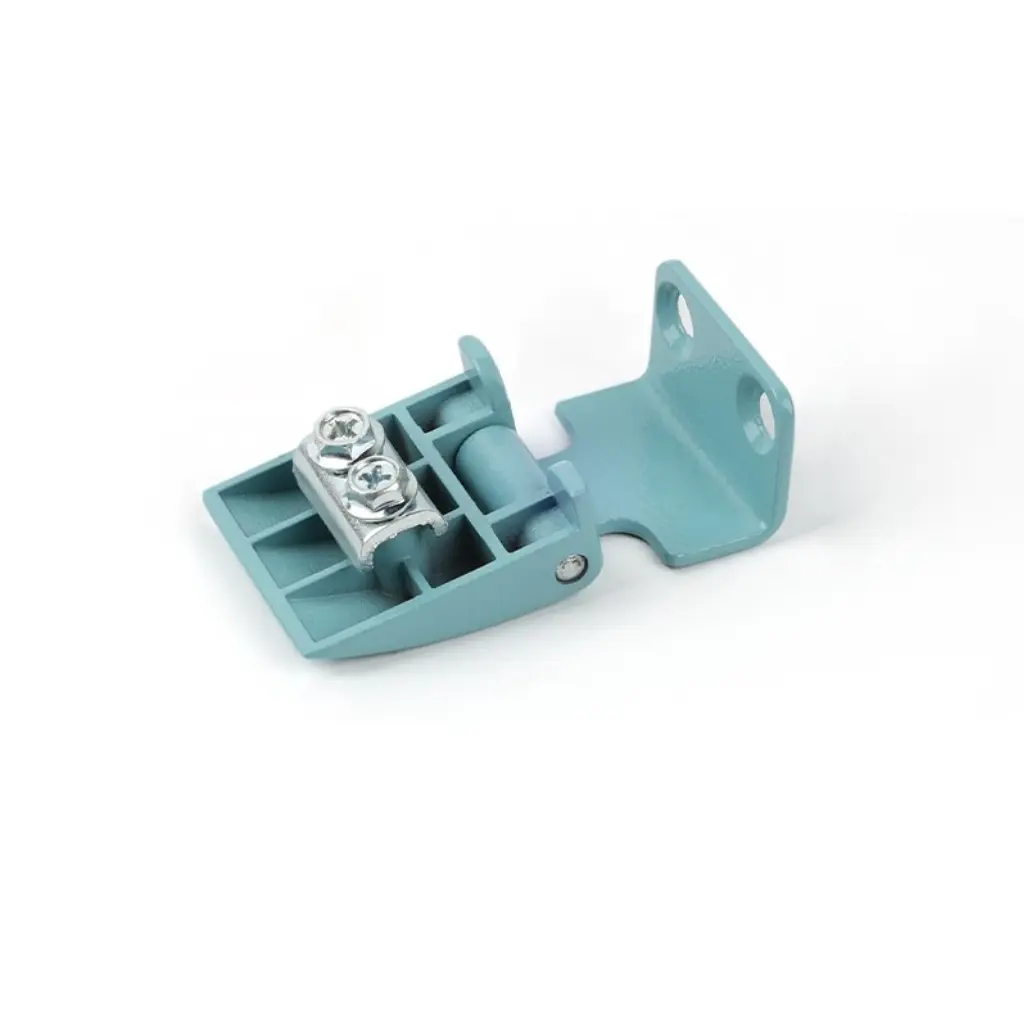

মূল GGD এবং পাওয়ার ক্যাবিনেট অ্যাপ্লিকেশনগুলির বাইরে, এই পণ্যটি সামঞ্জস্যপূর্ণ সি-সেকশন বা অনুরূপ বাঁকানো ইস্পাত ফ্রেম প্রোফাইলে নির্মিত অন্যান্য শিল্প পরিবেষ্টনের জন্যও উপযুক্ত। স্যান্ড ব্লু জিঙ্ক অ্যালয়-এ CL233 কখনও কখনও নির্দিষ্ট করা হয় যেখানে ক্যাবিনেটের বাহ্যিক অংশ একটি রঙ-কোডেড হার্ডওয়্যার স্কিম ব্যবহার করে, যেখানে অ্যালুমিনিয়াম অ্যালয় CL233 ভেরিয়েন্ট হল ঘেরগুলির জন্য হালকা বিকল্প যেখানে ওজন বিবেচনা করা হয়। CL803, CL901, এবং CL903 জুড়ে মডেলের আকারের পরিসর মানে GGD এবং পাওয়ার ক্যাবিনেট মার্কেটে বেশিরভাগ স্ট্যান্ডার্ড ফ্রেমের গভীরতা এবং দরজার প্যানেলের পুরুত্ব একটি একক পণ্য পরিবারের মধ্যে অন্তর্ভুক্ত।

FAQ

প্রশ্ন 1: এই কব্জা পরিসীমা কোন সিরিজ অন্তর্ভুক্ত করা হয়েছে?

পরিসীমা চারটি সিরিজ কভার করে: CL803 (চার মডেল), CL901 (তিন মডেল), CL903 (সাত মডেল), এবং CL233 (তিনটি রূপ)। CL233 ব্যতীত সবগুলিই কালো দস্তা খাদ, যা বালির নীল দস্তা খাদ এবং অ্যালুমিনিয়াম খাদগুলিতেও পাওয়া যায়৷

প্রশ্ন 2: এই কবজা কোন ধরনের ক্যাবিনেটের জন্য ডিজাইন করা হয়েছে?

সাইড-মাউন্ট বেন্ড কব্জাটি সি-সেকশন প্রোফাইল ক্যাবিনেট ফ্রেমের জন্য ডিজাইন করা হয়েছে, যার মধ্যে রয়েছে GGD বৈদ্যুতিক ক্যাবিনেট, দ্বিতীয় এবং তৃতীয় প্রজন্মের ডিস্ট্রিবিউশন ক্যাবিনেট, ড্রয়ার ক্যাবিনেট এবং পাওয়ার এনক্লোজার। এটা ফ্ল্যাট-ফ্রেম বা ঢালাই ঘের ধরনের জন্য উদ্দেশ্যে নয়.

প্রশ্ন 3: এই কবজা কিভাবে ইনস্টল করা হয়?

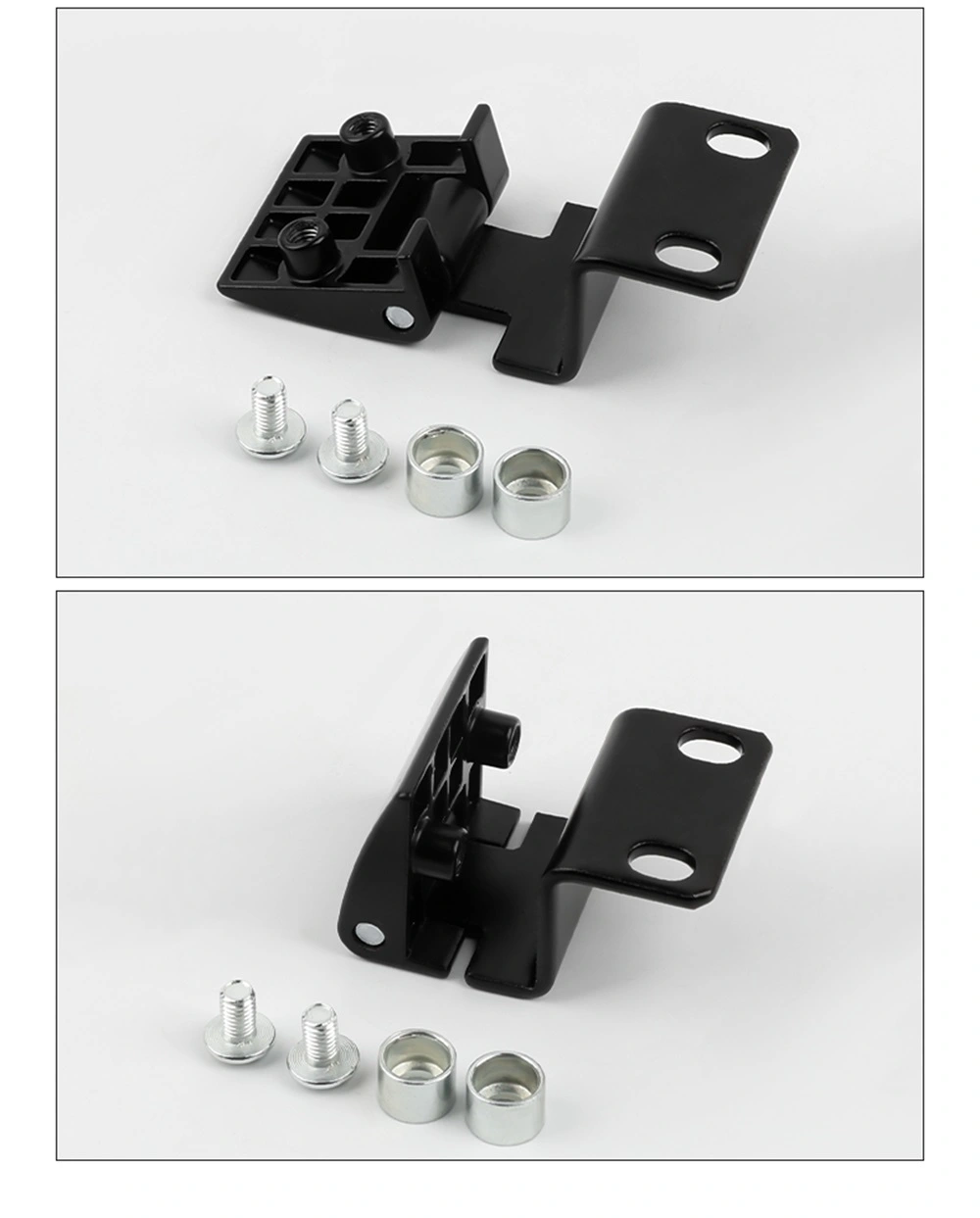

সমস্ত মডেল স্ক্রু-মাউন্ট করা হয়. বাঁকানো কব্জা শরীরের হুক সি-সেকশন ফ্রেমের ঠোঁটের উপরে এবং সামনের মাউন্টিং প্লেটটি দরজার প্যানেলের মুখে স্ক্রু করা হয়েছে। কোন ঢালাই প্রয়োজন হয় না.

প্রশ্ন 4: CL803, CL901 এবং CL903 সিরিজের মধ্যে পার্থক্য কী?

সিরিজটি সামগ্রিক আকার, ফ্রেমের গভীরতা এবং মাউন্টিং প্লেট কনফিগারেশনে আলাদা। CL901 মডেলগুলি 39.5 মিমি সামগ্রিক উচ্চতায় সবচেয়ে লম্বা; CL803 মডেল আরো কমপ্যাক্ট; CL903 মডেলগুলি 73.8 মিমি এ বর্ধিত বৈকল্পিক সহ বেস প্রস্থের বিস্তৃত পরিসরকে কভার করে। আপনার নির্দিষ্ট ফ্রেম প্রোফাইল এবং দরজা প্যানেলের মাত্রার উপর ভিত্তি করে নির্বাচন করুন।

প্রশ্ন 5: কি CL233 কে অন্যান্য সিরিজ থেকে আলাদা করে?

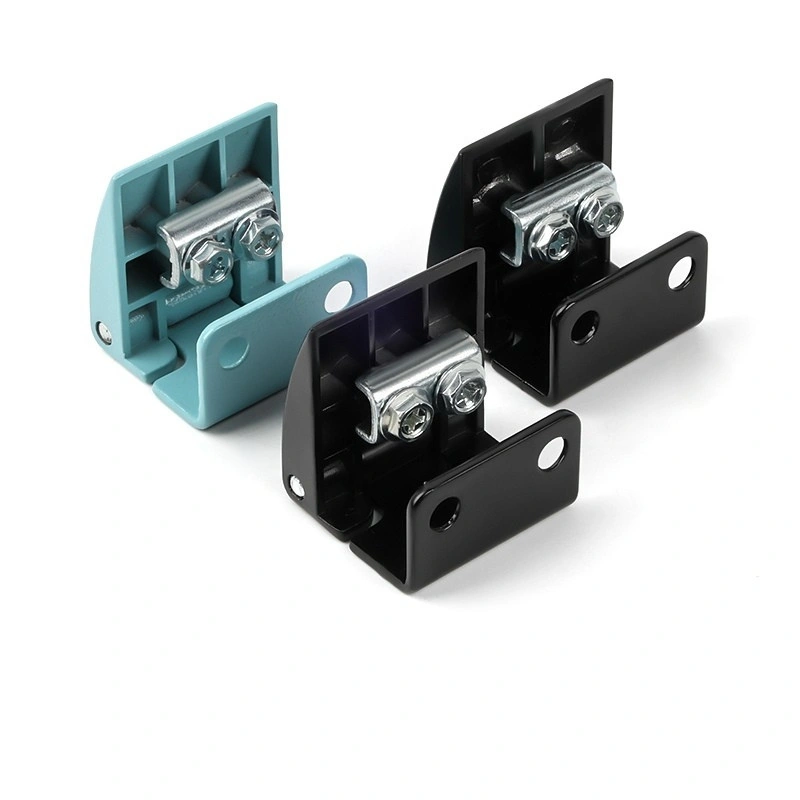

CL233 তিনটি ভেরিয়েন্টে পাওয়া যায় — কালো জিঙ্ক অ্যালয়, স্যান্ড ব্লু জিঙ্ক অ্যালয়, এবং অ্যালুমিনিয়াম অ্যালয় — এটিকে রঙের বিকল্প এবং হালকা ওজনের উপাদানের বিকল্প সহ রেঞ্জের একমাত্র মডেল তৈরি করে৷ এর সামনের প্লেটের মাত্রা (39 × 20 মিমি) CL803A-25 এর মতো।

প্রশ্ন 6: আমি কীভাবে আমার ক্যাবিনেটের জন্য সঠিক মডেলটি বেছে নেব?

নির্বাচন আপনার ক্যাবিনেট ফ্রেম প্রোফাইল গভীরতা, দরজা প্যানেল বেধ, এবং মাউন্ট প্লেট পছন্দ উপর নির্ভর করে। সংখ্যা প্রত্যয় (-17, -20, -25) এবং অক্ষর প্রত্যয় (A, B, D, CB, CD) মডেল উপাধির অংশ। প্রতিটি মডেলের জন্য ডাইমেনশন ড্রয়িং পড়ুন বা সুপারিশের জন্য আপনার ফ্রেমের স্পেসিফিকেশন সহ Yitai Lock-এর সাথে যোগাযোগ করুন।

প্রশ্ন 7: কি উপাদান থেকে কব্জা তৈরি করা হয়?

বেশিরভাগ মডেল কালো দস্তা খাদ হয়। CL233 অতিরিক্তভাবে বালি নীল দস্তা খাদ এবং অ্যালুমিনিয়াম খাদ পাওয়া যায়. দস্তা খাদ নির্মাণ ডাই কাস্টিং থেকে ভাল মাত্রিক সামঞ্জস্য দেয় এবং স্ট্যান্ডার্ড ইনডোর শিল্প ক্যাবিনেটের পরিবেশগুলিকে ভালভাবে পরিচালনা করে।

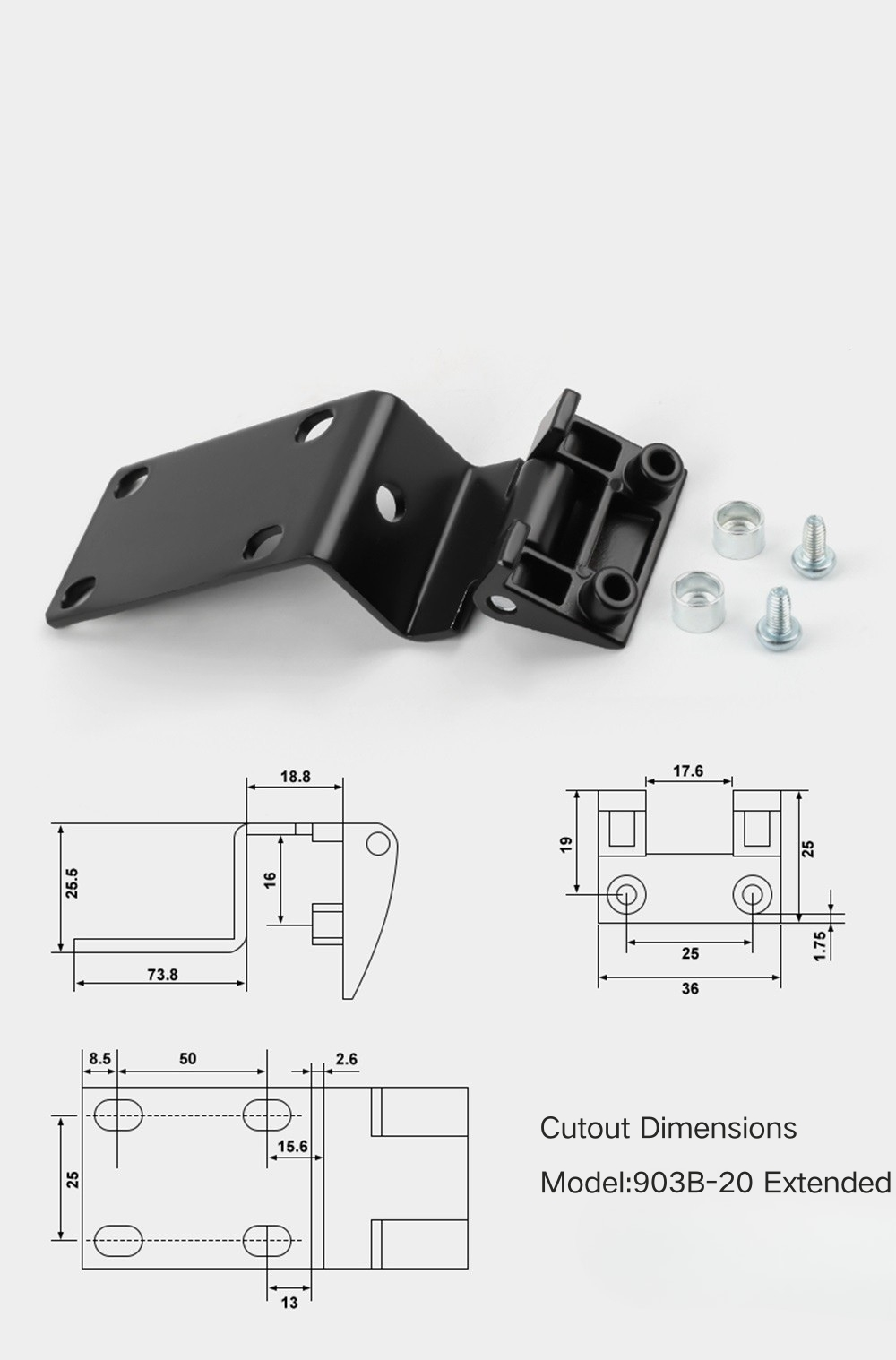

প্রশ্ন 8: CL903B-20 এক্সটেন্ডেড কি গভীর ফ্রেম প্রোফাইলের জন্য উপযুক্ত?

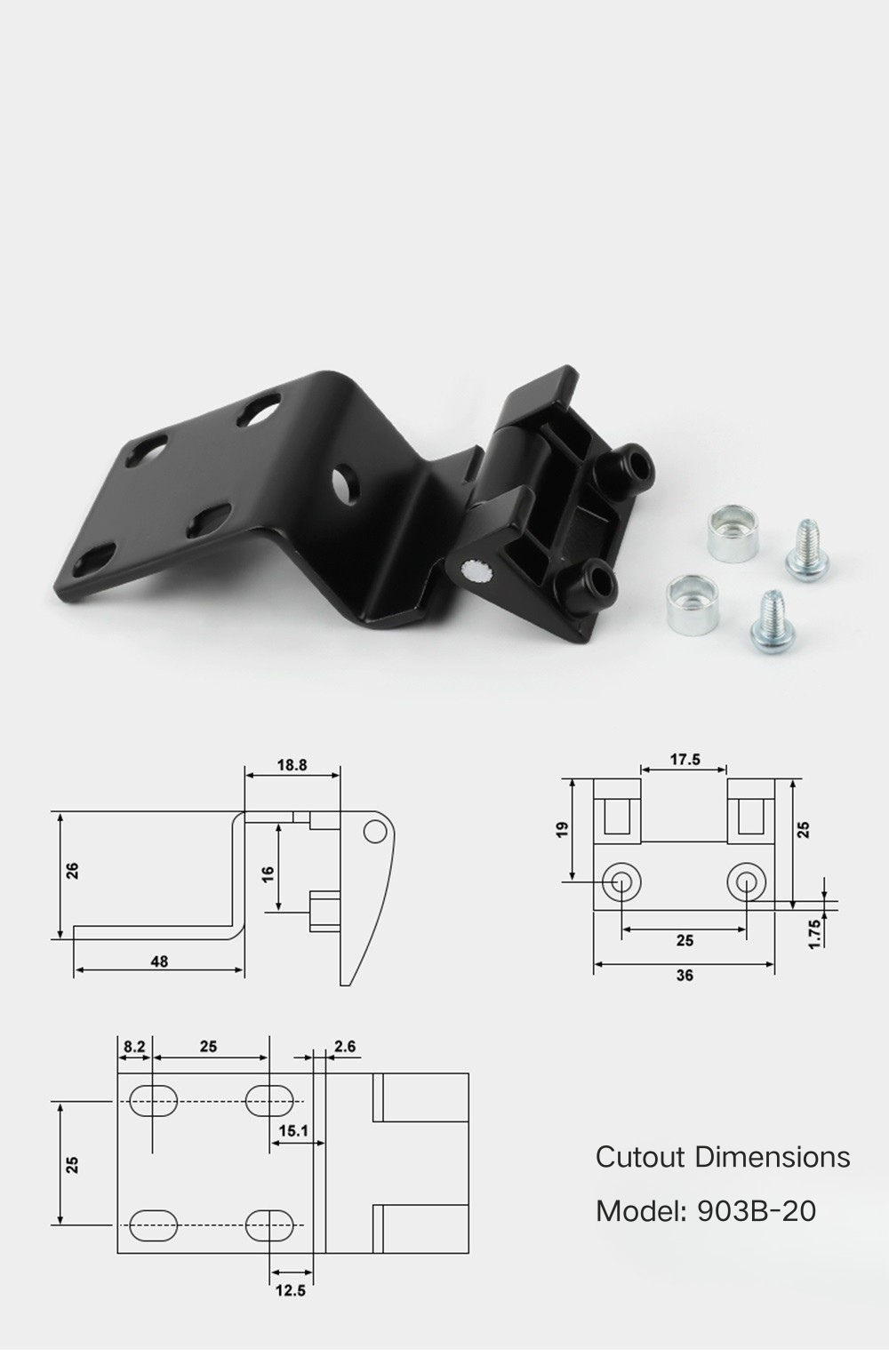

হ্যাঁ — CL903B-20 এক্সটেন্ডেডের বেস প্রস্থ 73.8 মিমি, যা স্ট্যান্ডার্ড CL903B-20 48 মিমি থেকে যথেষ্ট প্রশস্ত। এটি সঠিক পছন্দ যখন ক্যাবিনেট ফ্রেম প্রোফাইলের জন্য একটি গভীর সি-সেকশন চ্যানেল সেতু করার জন্য একটি দীর্ঘ কব্জা বেস প্রয়োজন।
