ওয়েল্ড-অন পার্লামেন্ট পিভট কবজা

মডেল বিকল্প এবং থ্রেড প্রকার

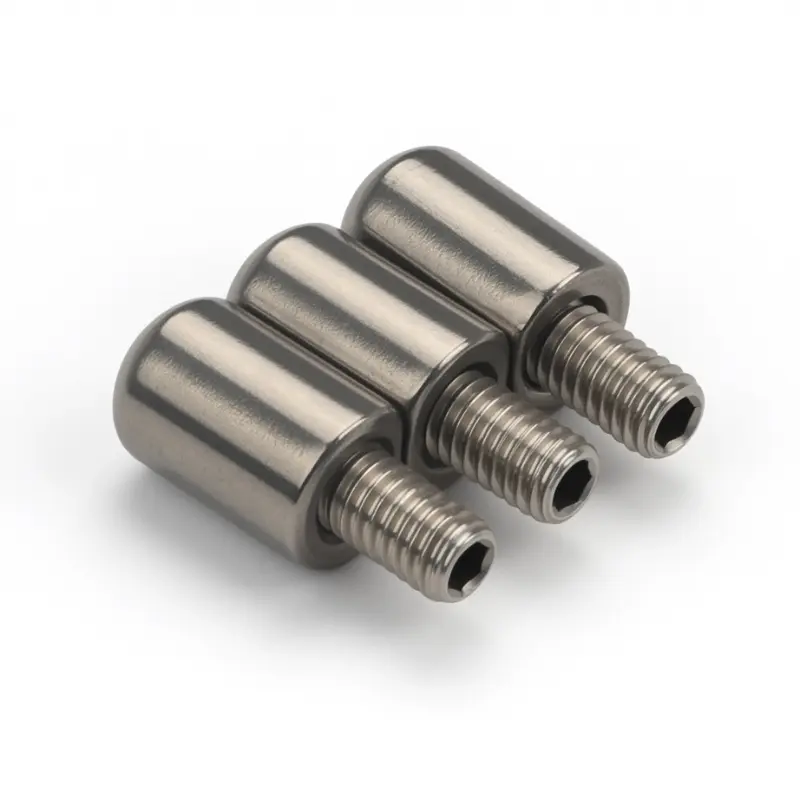

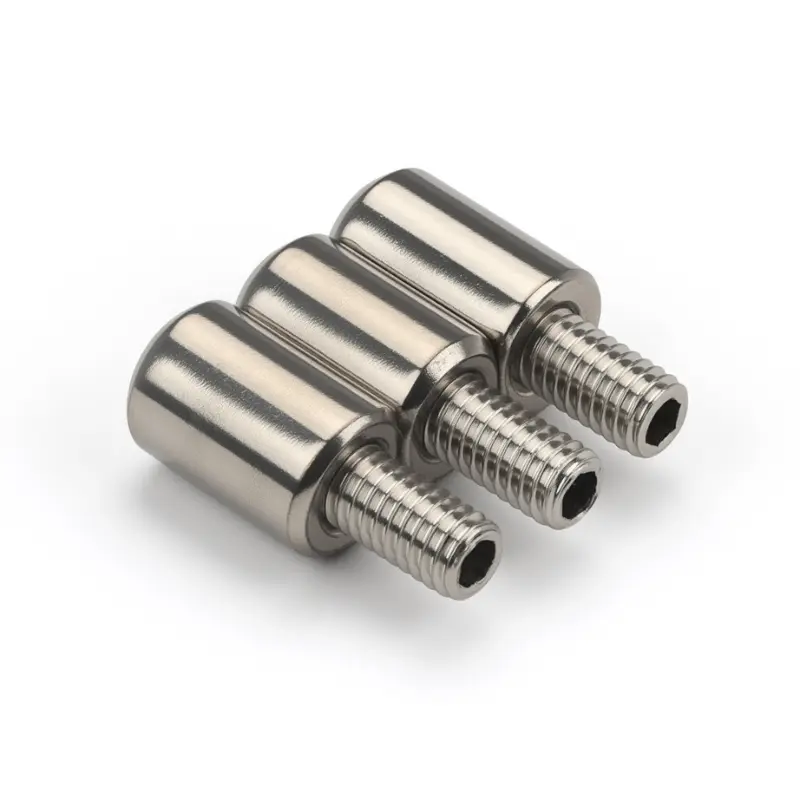

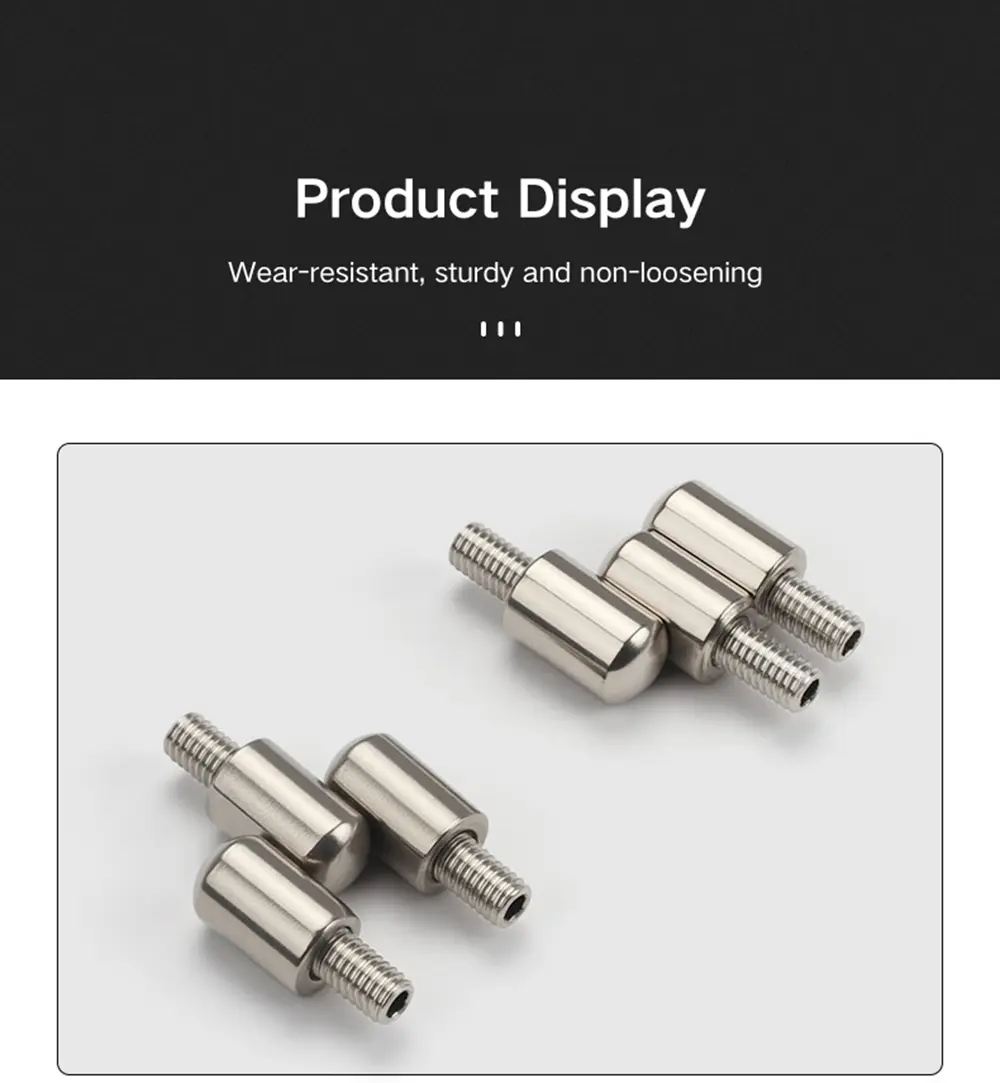

ওয়েল্ড-অন পার্লামেন্ট পিভট হিঞ্জ এম 6 এবং এম8 উভয় আকারের অভ্যন্তরীণ এবং বাহ্যিক থ্রেড সংস্করণে অফার করা হয়। বাহ্যিক থ্রেডের ধরণটির মাউন্টিং প্রান্তে একটি প্রসারিত থ্রেডেড স্টাড রয়েছে যা দরজার প্যানেল বা ফ্রেমের একটি ট্যাপড গর্তে সরাসরি থ্রেড করে। অভ্যন্তরীণ থ্রেডের ধরণটির মাউন্টিং প্রান্তে একটি থ্রেডেড সকেট রয়েছে যা প্যানেলের দিক থেকে একটি বোল্ট গ্রহণ করে। উভয়ই থ্রেডিং দ্বারা মাউন্টিং পৃষ্ঠকে নিযুক্ত করে এবং তারপর একটি স্থায়ী, স্থিতিশীল ইনস্টলেশনের জন্য ঢালাই দ্বারা সুরক্ষিত হয়।

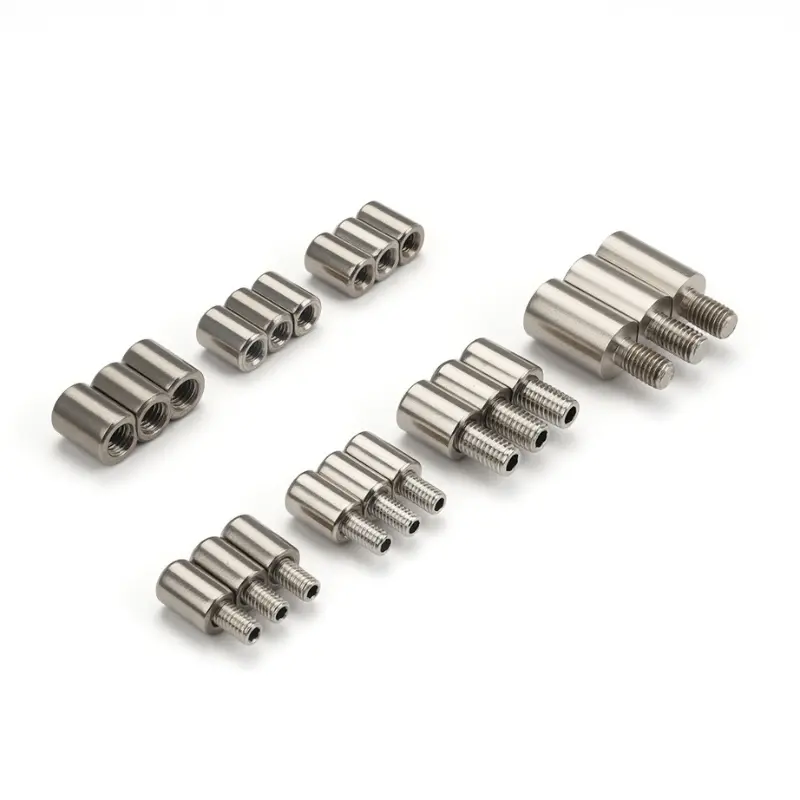

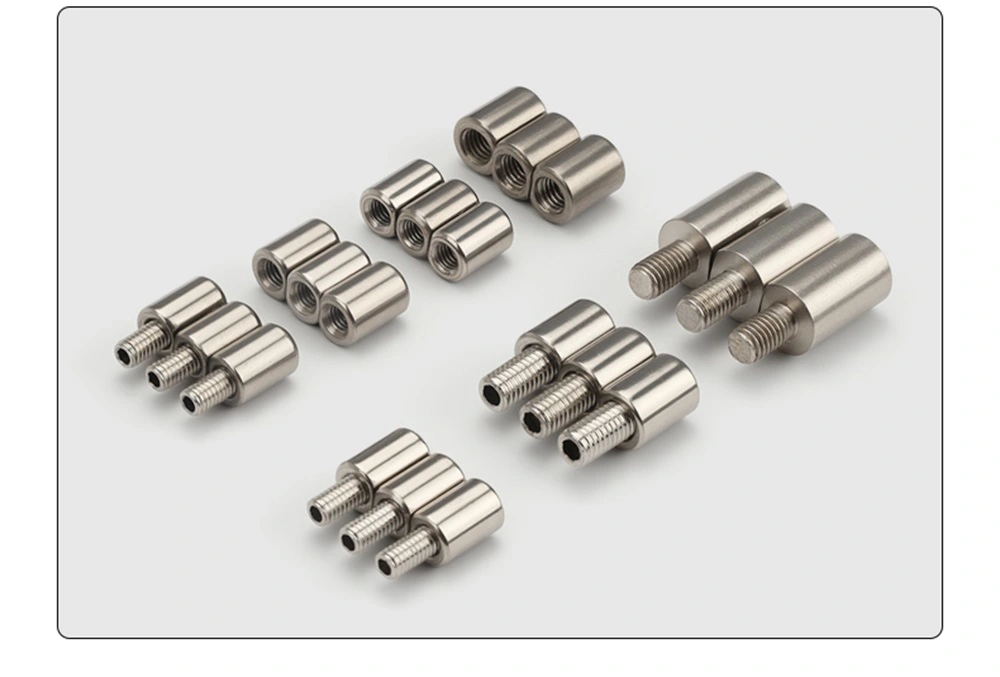

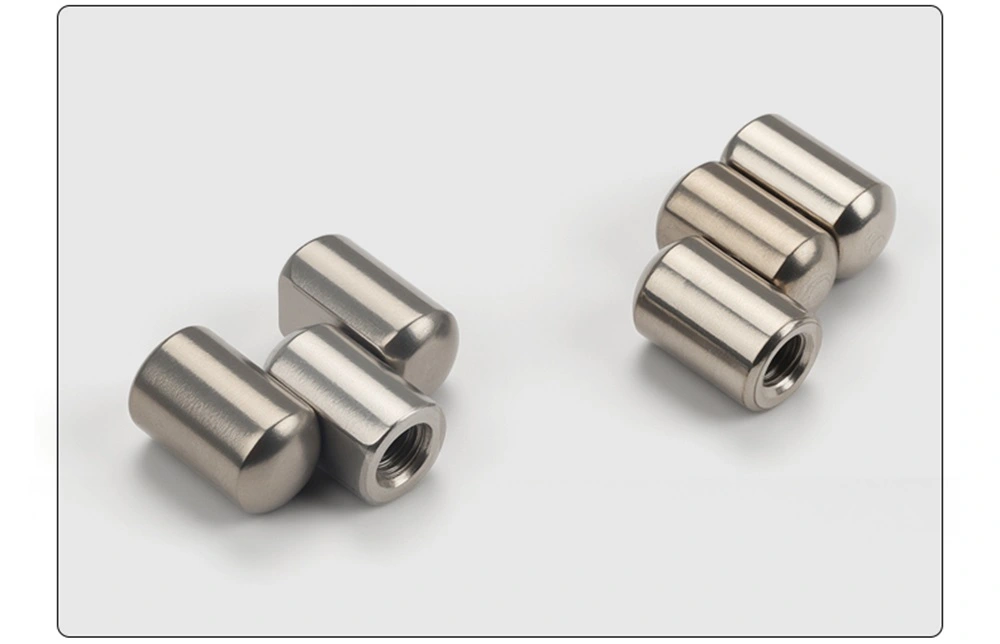

কব্জা পরিসরের মধ্যে, M6 এক্সটার্নাল থ্রেড ইন্টিগ্রেটেড টাইপ এবং M6 ইন্টারনাল থ্রেড ইন্টিগ্রেটেড টাইপ হল ফিক্সড-পিন ভেরিয়েন্ট — পিনটি কব্জা বডির অংশ এবং সরানো যায় না। অন্য সব ভেরিয়েন্ট বিচ্ছিন্ন করা যায়, ব্যারেলের মধ্য দিয়ে একটি পাশের ছিদ্র থাকে যা দরজাটি বন্ধ করার প্রয়োজন হলে পিনটিকে স্লাইড করার অনুমতি দেয়। M8×16 বাহ্যিক থ্রেড ভেরিয়েন্ট হল পরিসরের সবচেয়ে দীর্ঘতম স্টাড বিকল্প, অধিক মাউন্টিং গভীরতা সহ প্যানেলের জন্য উপযুক্ত।

গঠন এবং মাত্রা

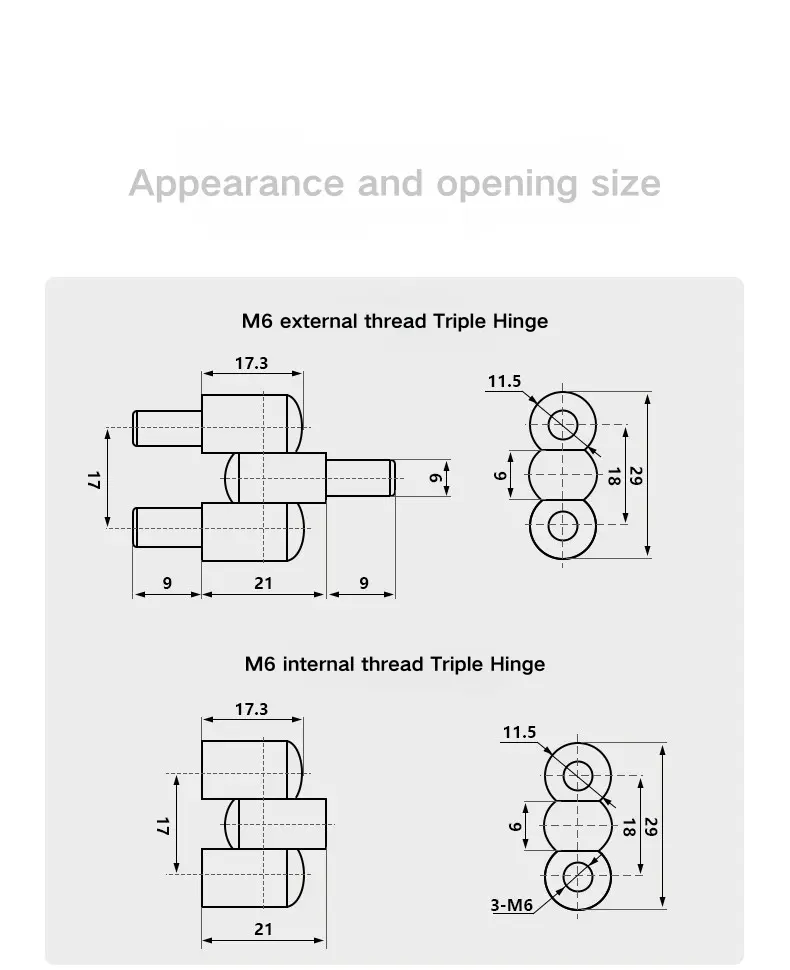

M6 ওয়েল্ড-অন পার্লামেন্ট পিভট হিঞ্জের সামগ্রিক দৈর্ঘ্য 17.3 মিমি এবং একটি 21 মিমি কেন্দ্র ব্যারেল স্প্যান রয়েছে। বাহ্যিক থ্রেড সংস্করণ প্রতিটি প্রান্তে 9 মিমি স্টাড এক্সটেনশন যুক্ত করে, যা মোট 39 মিমি স্প্রেড দেয়। ট্রিপল ব্যারেল স্ট্যাক 9 মিমি, 18 মিমি, এবং উপরের নাকলের তিনটি অংশ জুড়ে মোট উচ্চতা 29 মিমি পরিমাপ করে, যার 11.5 মিমি ব্যারেল প্রস্থ এবং একটি 6 মিমি পিন ব্যাস।

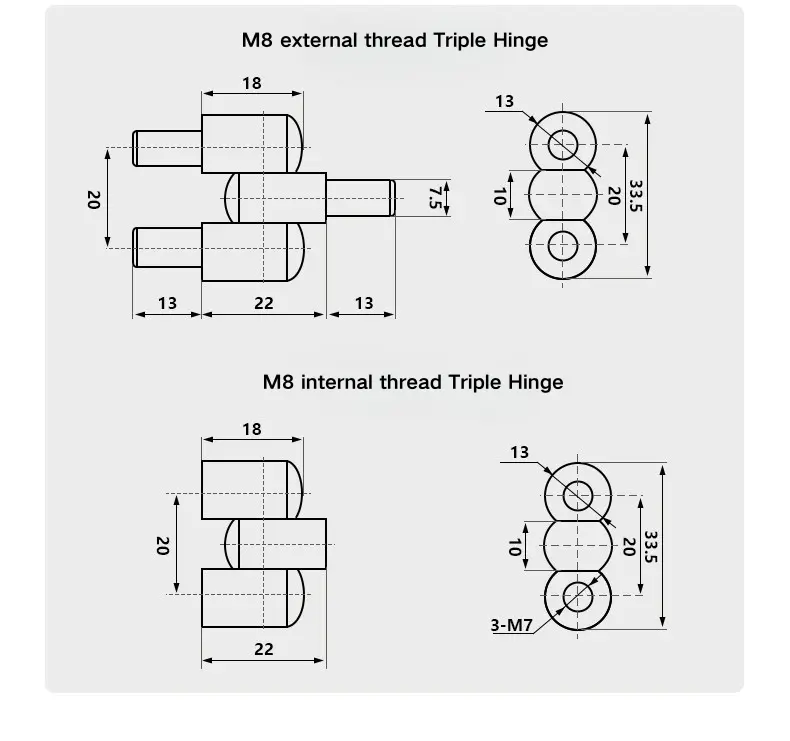

M8 পিভট কব্জাটি আনুপাতিকভাবে বড়, একটি 18 মিমি বডি দৈর্ঘ্য এবং 22 মিমি সেন্টার স্প্যান। বাহ্যিক থ্রেড সংস্করণ 48 মিমি মোট স্প্রেডের জন্য প্রতিটি পাশে 13 মিমি স্টাড এক্সটেনশন যুক্ত করে। ট্রিপল ব্যারেল স্ট্যাকটি তিনটি বিভাগে মোট উচ্চতায় 33.5 মিমি চলে — 10 মিমি, 20 মিমি, এবং উপরের নাকল — একটি 13 মিমি ব্যারেল প্রস্থ এবং একটি 7.5 মিমি পিন ব্যাস। অভ্যন্তরীণ থ্রেড M8 ভেরিয়েন্ট 3×M7 থ্রেডেড সকেট ব্যবহার করে।

ইনস্টলেশন এবং পিন কনফিগারেশন

ওয়েল্ড-অন পার্লামেন্ট পিভট কবজাটি ডোর প্যানেল বা ফ্রেমের মাউন্টিং পয়েন্টে স্টাড বা সকেটের প্রান্ত থ্রেড করে ইনস্টল করা হয়, তারপর স্থায়ীভাবে অবস্থান ঠিক করতে ঢালাই করা হয়। থ্রেড এনগেজমেন্ট এবং ঢালাইয়ের এই সংমিশ্রণটি একটি নিরাপদ মাউন্ট দেয় যা দরজা সাইকেল চালানোর ঘূর্ণনশীল লোড এবং ব্যবহারের সময় কব্জাতে থাকা যেকোনো পার্শ্বীয় শক্তি উভয়ই পরিচালনা করে।

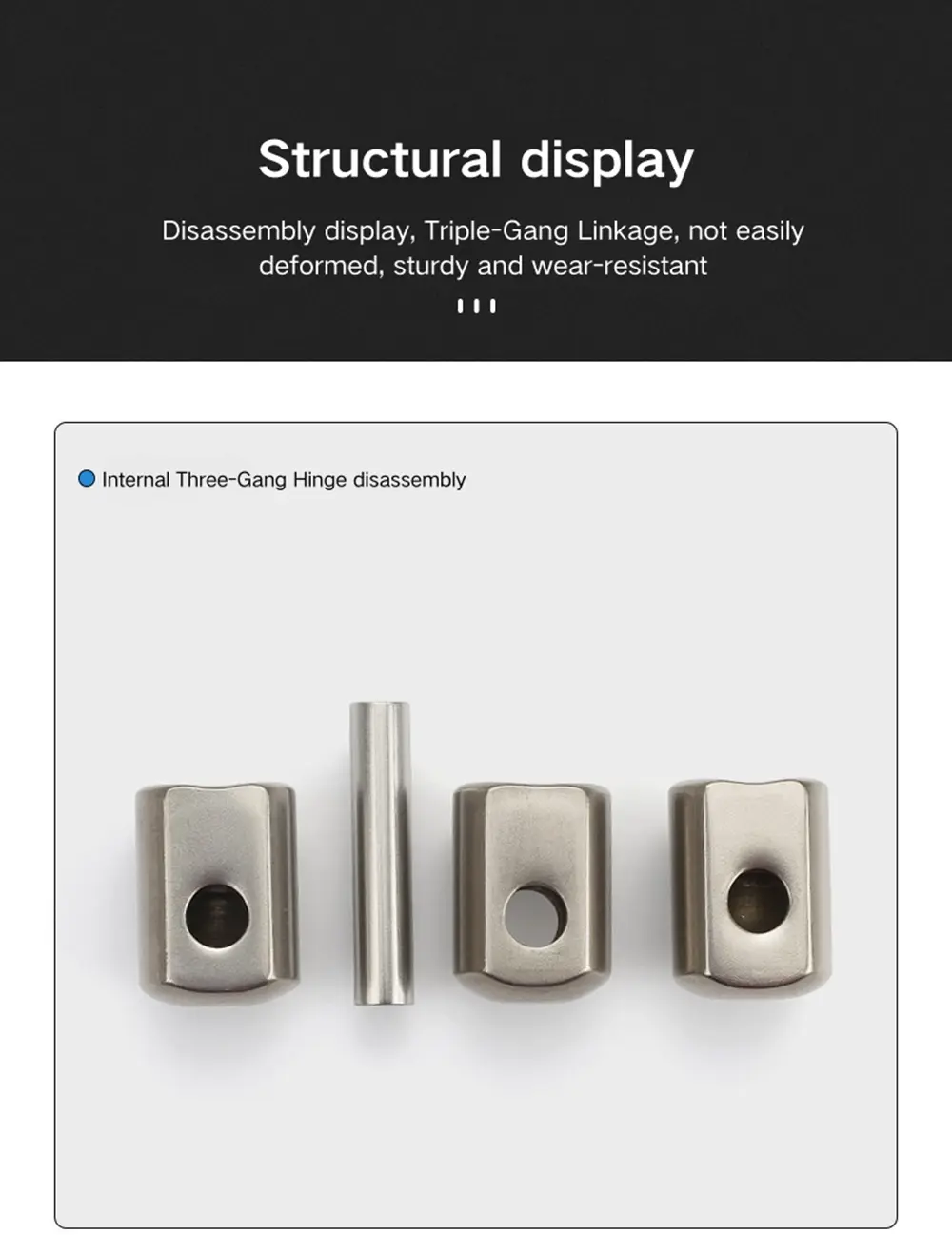

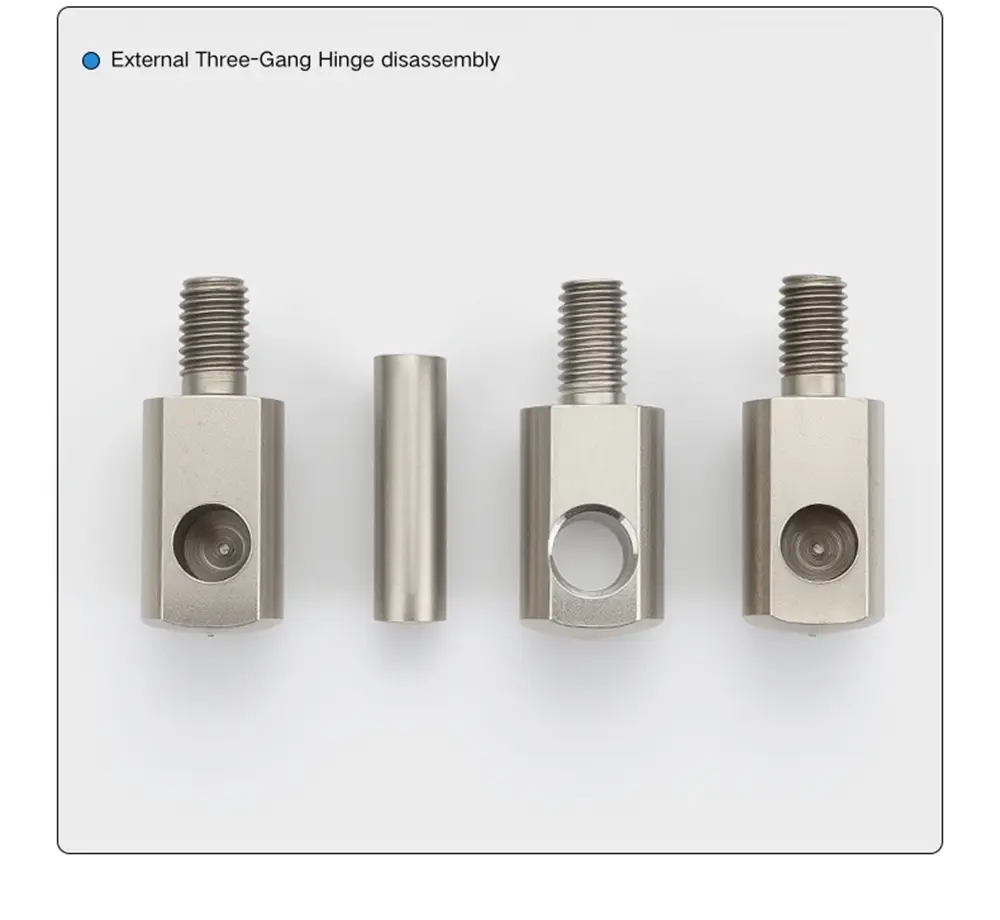

এই ইউনিটের বিচ্ছিন্ন সংস্করণগুলির জন্য, পিনটি ব্যারেল বডির একটি পাশের ছিদ্র দিয়ে বেরিয়ে যায় এবং ঢালাই মাউন্টকে বিরক্ত না করে ফ্রেম থেকে দরজাটি বিচ্ছিন্ন করতে টেনে বের করা যেতে পারে। সমন্বিত সংস্করণগুলির কোন পার্শ্ব গর্ত নেই; পিনটি ব্যারেলের ভিতরে স্থির করা হয়েছে এবং কবজাটি দরজা অপসারণের জন্য ডিজাইন করা হয়নি। ইন্টিগ্রেটেড এবং ডিটেচেবলের মধ্যে নির্বাচন করা হল ঘেরের পরিষেবার সময় দরজা অপসারণ একটি প্রয়োজনীয়তা কিনা তা নির্ধারণ করে।

উপাদান এবং পৃষ্ঠ সমাপ্তি

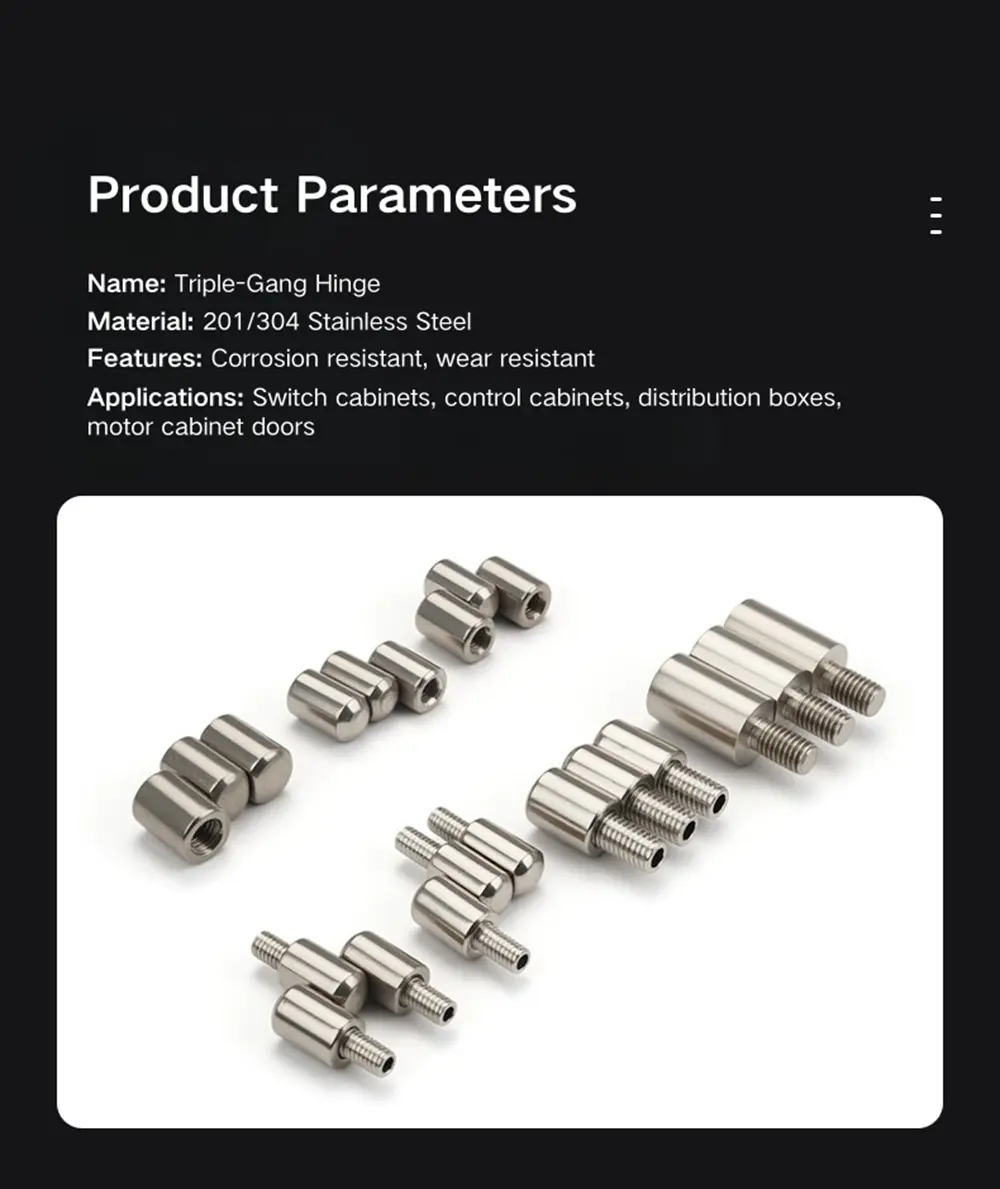

এই মডুলারটি 201 এবং 304 স্টেইনলেস স্টিলে পাওয়া যায়, উভয়ই ভাইব্রেটরি পলিশিং দিয়ে সমাপ্ত। কম্পনশীল পলিশ প্রক্রিয়াটি burrs এবং তীক্ষ্ণ প্রান্তগুলি সরিয়ে দেয় এবং একটি সামঞ্জস্যপূর্ণ কম-শীন ম্যাট পৃষ্ঠ দেয় — এটি ব্রাশ করা বা আয়না ফিনিস নয়। উভয় গ্রেড মসৃণতা পরে একই চেহারা; পার্থক্য জারা প্রতিরোধের হয়.

201 স্টেইনলেস স্টীল মাঝারি পরিবেশে ইনডোর পাওয়ার ক্যাবিনেট এবং ডিস্ট্রিবিউশন প্যানেল অ্যাপ্লিকেশনগুলির জন্য শালীন জারা প্রতিরোধের অফার করে এবং পুরো পরিসর জুড়ে এটি আরও ব্যয়-কার্যকর বিকল্প। 304 স্টেইনলেস স্টিলের ওয়েল্ড-অন পার্লামেন্ট পিভট হিঞ্জ হল বাইরের ঘের, আর্দ্র পরিবেশ বা ইনস্টলেশনের জন্য ভাল পছন্দ যেখানে দীর্ঘমেয়াদী জারা প্রতিরোধের একটি দৃঢ় প্রয়োজন। উভয়ই পরিসীমার মধ্যে বেশিরভাগ থ্রেড আকার এবং পিন কনফিগারেশন সংমিশ্রণ জুড়ে উপলব্ধ।

FAQ

প্রশ্ন 1: এই কব্জা পরিসরে কোন বৈকল্পিক উপলব্ধ?

পরিসীমা এগারোটি ভেরিয়েন্ট কভার করে: M6 এবং M8 আকারে অভ্যন্তরীণ এবং বাহ্যিক থ্রেড, 201 এবং 304 স্টেইনলেস স্টীল জুড়ে, সমন্বিত এবং বিচ্ছিন্নযোগ্য পিন কনফিগারেশনে। M8×16 বাহ্যিক থ্রেড গভীর প্যানেল মাউন্ট করার জন্য একটি বর্ধিত স্টাড বিকল্প হিসাবে উপলব্ধ।

প্রশ্ন 2: সমন্বিত এবং বিচ্ছিন্নযোগ্য প্রকারের মধ্যে পার্থক্য কী?

ইন্টিগ্রেটেড টাইপের একটি নির্দিষ্ট পিন রয়েছে — এটি অপসারণ করা যাবে না এবং কবজাটি দরজা বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়নি। বিচ্ছিন্ন টাইপ ব্যারেল মাধ্যমে একটি পার্শ্ব-প্রস্থান গর্ত আছে; পিনটি স্লাইড হয়ে যায় যাতে দরজাটি ফ্রেমের বাইরে থেকে উঠানো যায় বা টুল ছাড়া বা ঢালাই মাউন্টকে বিরক্ত না করে।

প্রশ্ন 3: অভ্যন্তরীণ এবং বাহ্যিক থ্রেডের মধ্যে পার্থক্য কী?

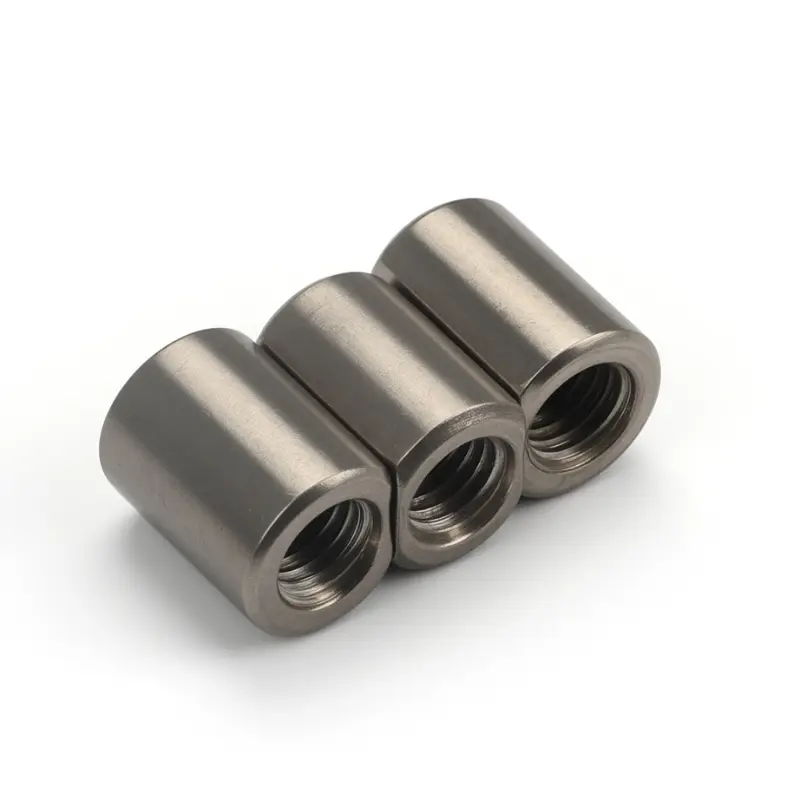

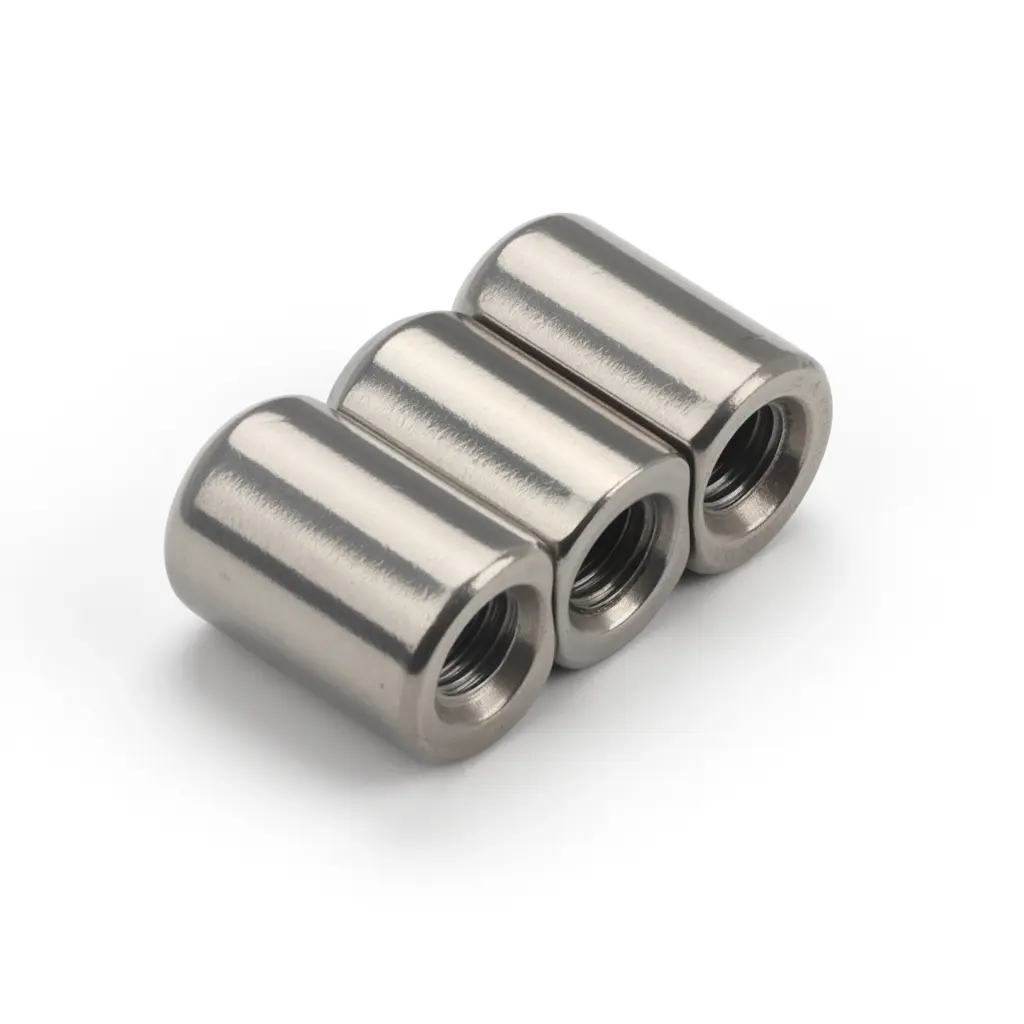

বাহ্যিক থ্রেড সংস্করণে একটি প্রসারিত স্টাড রয়েছে যা প্যানেল বা ফ্রেমের একটি ট্যাপড গর্তে থ্রেড করে। অভ্যন্তরীণ থ্রেড সংস্করণে একটি থ্রেডেড সকেট রয়েছে যা প্যানেলের দিক থেকে একটি বোল্ট গ্রহণ করে। উভয়ই স্থায়ী ইনস্টলেশনের জন্য থ্রেডিংয়ের পরে জায়গায় ঢালাই করা হয়।

প্রশ্ন 4: এই কব্জা কিভাবে ইনস্টল করা হয়?

ইনস্টলেশনের মধ্যে ডোর প্যানেল বা ফ্রেমের মাউন্টিং পয়েন্টে স্টাড বা সকেটের প্রান্ত থ্রেড করা, তারপর স্থায়ীভাবে কবজা ঠিক করার জন্য ঢালাই করা জড়িত। থ্রেড এনগেজমেন্ট এবং ঢালাইয়ের সমন্বয় ঘূর্ণায়মান দরজার লোড এবং পার্শ্বীয় শক্তি উভয়ের অধীনে কবজাকে স্থিতিশীল রাখে।

প্রশ্ন 5: M6 এবং M8 সংস্করণের মূল মাত্রাগুলি কী কী?

M6 ওয়েল্ড-অন পার্লামেন্ট পিভট হিঞ্জ বডি 17.3 মিমি লম্বা যার একটি 21 মিমি সেন্টার স্প্যান এবং 6 মিমি পিন ব্যাস। ট্রিপল ব্যারেল স্ট্যাক 29 মিমি লম্বা এবং 11.5 মিমি চওড়া। M8 সংস্করণের একটি 18 মিমি বডি, 22 মিমি সেন্টার স্প্যান, 7.5 মিমি পিন ব্যাস এবং 13 মিমি চওড়ায় একটি 33.5 মিমি ব্যারেল স্ট্যাক উচ্চতা রয়েছে।

প্রশ্ন 6: ভাইব্রেটরি পলিশিং কি?

ভাইব্রেটরি পলিশিং হল একটি টাম্বলিং প্রক্রিয়া যা অংশের পৃষ্ঠ থেকে burrs এবং তীক্ষ্ণ প্রান্তগুলি সরিয়ে দেয়, একটি সামঞ্জস্যপূর্ণ কম-শীন ম্যাট ফিনিশ তৈরি করে। এটি একটি ব্রাশ করা বা মিরর ফিনিস নয়। এই কব্জাটির 201 এবং 304 স্টেইনলেস সংস্করণ উভয়ই একই স্পন্দিত পোলিশ প্রক্রিয়ার মধ্য দিয়ে যায়।

প্রশ্ন 7: আমি কোন স্টেইনলেস স্টীল গ্রেড নির্বাচন করা উচিত?

201 স্টেইনলেস স্টীল স্যুট স্ট্যান্ডার্ড ইনডোর পাওয়ার ক্যাবিনেট এবং ডিস্ট্রিবিউশন প্যানেল অ্যাপ্লিকেশন যেখানে জারা এক্সপোজার মাঝারি। 304 স্টেইনলেস স্টীল বহিরঙ্গন ঘের, উচ্চ-আদ্রতা পরিবেশ, বা দীর্ঘমেয়াদী জারা প্রতিরোধের একটি কঠিন প্রয়োজন যেখানে ইনস্টলেশনের জন্য ভাল বাছাই।
